Yarımkeçiricilərin istehsalı müəssisəsində istehsal prosesində istifadə olunan qazların və kimyəvi maddələrin təmizliyi trilyonda hissələrlə ölçülür. Tək bir toz zərrəsi, nəm izi və ya mikroskopik sızma vaflilərin bütün partiyasını məhv edə bilər. Bu ultra təmiz qazları və kimyəvi maddələri daşıyan boru sistemləri istənilən sənayedə ən tələbkarlardan biridir. Hər bir komponent - hər bir klapan, hər bir fitinq, hər flanş - təmizlik, material təmizliyi və sızdırmazlıq üçün tələb olunan standartlara cavab verməlidir. Yivli Flanş bu yüksək təmizlik xətlərinin kritik komponentlərindən biridir. Bu, ultra təmiz mühitin bütövlüyünü qoruyarkən boruları, klapanları və avadanlıqları birləşdirən bir vasitə təmin edir.
Yivli Flanşın yarımkeçirici yüksək təmizlik xətlərinə necə xidmət etdiyi sualı dizayn, material və istehsal dəqiqliyi məsələsidir. Flanş korroziyaya qarşı müqavimət göstərən və qaz çıxmasını minimuma endirən yüksək təmizlikli paslanmayan poladdan, adətən 316L və ya 316L VAR-dan hazırlanmalıdır. O, hissəciklərin yapışmasının qarşısını alan və təmizlənmə qabiliyyətini artıran hamar, passiv səthə malik olmalıdır. Sızdırmaz bir sızdırmazlığı təmin etmək üçün dəqiq toleranslara uyğun işlənməlidir. Və quraşdırma zamanı çirklənmənin qarşısını almaq üçün hərtərəfli təmizlənməli və qablaşdırılmalıdır. Bu məqalə material tələblərini, dizayn xüsusiyyətlərini, istehsal proseslərini və performansı təmin edən keyfiyyətə nəzarət tədbirlərini əhatə edən yarımkeçirici yüksək təmizlik xətlərində Yivli Flanşın rolunu araşdıracaq. Biz həmçinin bizim üçün ətraflı spesifikasiyalar təqdim edəcəyikYivli FlanşlarWenzhou Longan Flange Co., Ltd-dəki fabrikimizdən.

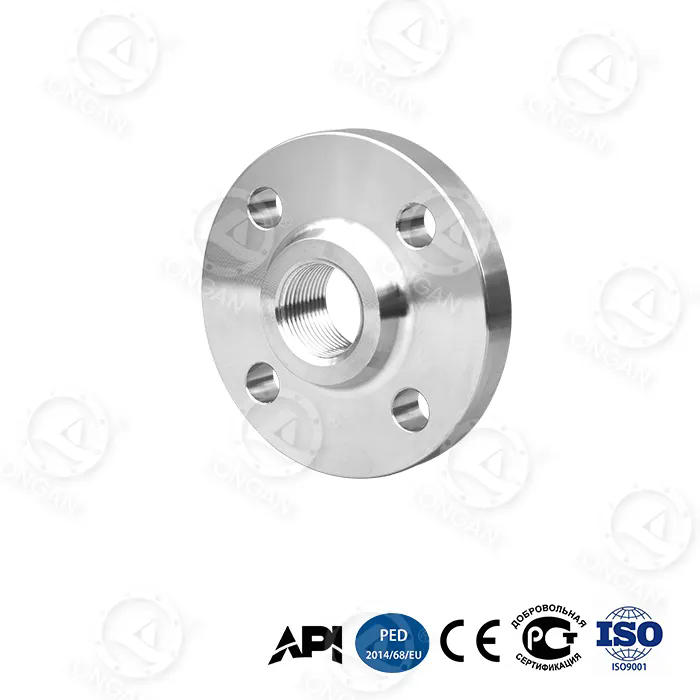

Yivli flanş, yivli birləşmə vasitəsi ilə boruya bərkidilən flanş növüdür. Flanşda boru ucundakı xarici yivlərə uyğun gələn yivli çuxur var. Flanş boruya vidalanır və sonra sızmanın qarşısını almaq və struktur bütövlüyünü təmin etmək üçün adətən möhür qaynağı və ya arxa qaynaqla sabitlənir. Yivli flanşlar müxtəlif boru sistemlərində istifadə olunur, lakin onlar yarımkeçirici qurğularda xüsusilə qiymətlidir, çünki dar yerlərdə asan montaj və sökülməyə imkan verir. Qaynaq avadanlığı və bacarıqlı qaynaqçılar tələb edən qaynaq flanşlarından fərqli olaraq, yivli flanşlar sadə alətlərlə quraşdırıla bilər. Bu, onları yerin məhdud olduğu və ya boru sisteminin dəyişdirilməsi tələb oluna biləcəyi tətbiqlər üçün ideal hala gətirir. Aşağıdakı cədvəl yarımkeçirici qurğularda yivli flanşların ümumi tətbiqlərini ümumiləşdirir.
| Ərizə | Təsvir | Əsas Tələblər |
| Toplu Qaz Çatdırılması | Azot, arqon, hidrogen və oksigenin daşınması | Yüksək təmizlik, sızdırmazlıq |
| Xüsusi qaz xətləri | Silan, ammonyak və digər texnoloji qazların daşınması | Korroziyaya davamlılıq, təmizlik |
| Kimyəvi Çatdırılma | Turşuların, əsasların və həlledicilərin daşınması | Kimyəvi uyğunluq, yüksək təmizlik |
| Egzoz xətləri | Texnoloji alətlərdən tullantı qazlarının daşınması | Korroziyaya davamlılıq, sızdırmazlıq |
| Soyuducu su xətləri | Avadanlıq üçün soyuducu suyun daşınması | Korroziyaya davamlılıq, etibarlılıq |
AtWenzhou Longan Flange Co., Ltd., zavodumuz yarımkeçirici sənayesi üçün yüksək təmizlikli Yivli Flanşların istehsalında ixtisaslaşmışdır. Bu tələbkar bazarın ciddi tələblərinə cavab verən flanşların istehsalında böyük təcrübəmiz var. Mühəndislik komandamız müştərilərimizin xüsusi tələblərini başa düşmək və optimal flanş həllini təmin etmək üçün onlarla sıx əməkdaşlıq edir.
Yivli Flanşda istifadə olunan materialın təmizliyi xəttdən axan qazın və ya kimyəvi maddənin təmizliyini qorumaq üçün çox vacibdir. Hətta metaldakı az miqdarda çirklər proses axınına sızaraq məhsulu çirkləndirə və məhsuldarlığı azalda bilər. Yüksək təmizlikli yarımkeçirici flanşlar üçün ən çox yayılmış material 316L paslanmayan poladdır, tərkibində yaxşılaşdırılmış korroziya müqaviməti üçün aşağı karbon və molibden var. Daha yüksək təmizlik tələbləri üçün 316L VAR (vakuum qövsü yenidən əridilmiş) poladdan istifadə olunur. VAR poladı aşağı səviyyələrdə daxilolmalara və iz elementlərinə malikdir, bu da onu daha təmiz və qaz atmağa daha davamlı edir. Aşağıdakı cədvəl standart 316L və 316L VAR paslanmayan poladın tərkibini və xassələrini müqayisə edir.
| Element / Əmlak | 316L Paslanmayan Polad | 316L VAR Paslanmayan Polad |
| Karbon (C) maks | 0,03% | 0,03% |
| Xrom (Cr) | 16 - 18% | 16 - 18% |
| Nikel (Ni) | 10 - 14% | 10 - 14% |
| Molibden (Mo) | 2 - 3% | 2 - 3% |
| Daxiletmələr | Standart səviyyələr | Çox aşağı |
| Qaz çıxarma dərəcəsi | Standart | Aşağı |
| Korroziyaya davamlılıq | Yaxşı | Əla |
| Xərc | Aşağı | Daha yüksək |
Fabrikimizdə biz xammalımızı yüksək təmizlikdə paslanmayan polad üzrə ixtisaslaşmış sertifikatlı təchizatçılardan alırıq. Spesifikasiyalarımıza cavab verdiyinə əmin olmaq üçün hər bir polad partiyasının tərkibini spektroskopik analizdən istifadə edərək yoxlayırıq. Biz həmçinin hər hansı səth çirklənməsini aradan qaldırmaq üçün əlavə təmizləmə və passivləşdirmə addımları həyata keçiririk. Məqsədimiz xidmət etdikləri xətlər qədər təmiz olan Yivli Flanşları təmin etməkdir.
Yivli Flanşın səthi yüksək təmizlikli yarımkeçirici tətbiqlərdə mühüm amildir. Kobud səth hissəcikləri, rütubəti və mikroorqanizmləri tuta bilər, sonra onlar proses axınına buraxıla bilər. Digər tərəfdən hamar bir səthi təmizləmək daha asandır və çirkləndiriciləri daha az saxlayır. Səthin bitməsi adətən Ra (arifmetik orta pürüzlülük) və ya RMS (kök orta kvadrat pürüzlülük) ilə ölçülür. Yarımkeçirici tətbiqlər üçün səthin bitməsi Ra 0,4 µm və ya daha yaxşı olmalıdır. Ultra yüksək təmizlikli qaz xətləri kimi ən kritik tətbiqlər üçün Ra 0,25 µm və ya daha yaxşı səthi bitirmə tələb oluna bilər. Aşağıdakı cədvəl müxtəlif yarımkeçirici tətbiqlər üçün səthi bitirmə tələblərini ümumiləşdirir.
| Ərizə | Səthi bitirmə (Ra) | Təmizləmə üsulu | Tipik İstifadə |
| Ümumi yüksək təmizlik | 0,4 µm | Mexanik cilalama | Toplu qaz xətləri |
| Ultra Yüksək Saflıq | 0,25 µm | Elektrocilalama | Xüsusi qaz xətləri |
| Kritik Proses | 0,13 µm | Elektropolishing + passivasiya | Proses qaz xətləri |
| Kimyəvi Çatdırılma | 0,25 - 0,4 µm | Elektrocilalama | Turşu və həlledici xətlər |
Wenzhou Longan Flange Co., Ltd.-də fabrikimiz tələb olunan səthə nail olmaq üçün qabaqcıl emal və cilalama üsullarından istifadə edir. Flanşın üzü və çuxurunda hamar bir səth yaratmaq üçün almaz alətləri olan CNC tornalardan istifadə edirik. Daha yüksək təmizlik tələbləri üçün biz səthdən nazik material təbəqəsini çıxaran və güzgüyə bənzər bir örtük yaradan elektropolishing təklif edirik. Elektrocilalama həm də səthdəki xrom tərkibini zənginləşdirməklə paslanmayan poladın korroziyaya davamlılığını artırır. Keyfiyyətə nəzarət komandamız müəyyən edilmiş tələblərə cavab verməsini təmin etmək üçün profilometrdən istifadə edərək hər bir flanşın səthini ölçür.
Yarımkeçirici yüksək təmizlik xəttinin hər hansı komponenti üçün sızdırmaz möhür vacibdir. Hətta mikroskopik bir sızma nəm və ya oksigenin sistemə daxil olmasına imkan verə bilər, proses qazını çirkləndirir və məhsuldarlığı azaldır. Yivli Flanş sistemin işləmə təzyiqi və temperaturu altında etibarlı sızdırmazlığı təmin etmək üçün dizayn edilməlidir. Sızdırmaz sızdırmazlığı təmin edən əsas dizayn xüsusiyyətləri flanş üz dizaynı, conta və ip dizaynıdır. Flanş üzü adətən qaldırılmış üz və ya konsentrik yivli düz üzdür. Conta adətən flanş üzləri arasında sıxılmış metal və ya elastomer halqadır. İp dizaynı adətən flanş və boru arasında sıx uyğunlaşma təmin edən konik və ya paralel ipdir. Aşağıdakı cədvəl dizayn xüsusiyyətlərini və onların funksiyalarını ümumiləşdirir.
| Dizayn Xüsusiyyəti | Funksiya | Tipik Spesifikasiya |
| Flanşlı Üz | Sızdırmazlıq səthini təmin edir | Qaldırılmış üz, düz üz və ya yivli |
| Conta | Möhürləmək üçün üzlər arasında sıxılır | Metal və ya elastomer üzük |
| Mövzu | Flanşı boruya bağlayır | NPT, BSPT və ya metrik paralel |
| Möhür qaynağı | İlkin sızdırmazlığı və struktur bütövlüyünü təmin edir | Tam nüfuz qaynağı |
| Bolt Delikləri | Contasını sıxın | Dəqiq aralıq və diametr |
Fabrikimizdə biz Yivli Flanşlarımızı ən tələbkar yarımkeçirici tətbiqlərdə sızdırmaz sızdırmazlığı təmin etmək üçün dizayn edirik. Flanş üzünün düz və paralel olmasını və bolt dəliklərinin düzgün yerləşdirilməsini təmin etmək üçün dəqiq emaldan istifadə edirik. Biz həmçinin müxtəlif proses tələblərinə uyğun olaraq bir sıra conta variantları təklif edirik. Keyfiyyətə nəzarət komandamız göndərilməzdən əvvəl onun sızdırmazlığını yoxlamaq üçün hər bir flanş qurğusunu təzyiq sınaqlarından keçirir.
Yarımkeçirici istifadə üçün Yivli Flansın təmizlənməsi və qablaşdırılması dizayn və istehsal qədər vacibdir. Mükəmməl şəkildə hazırlanmış flanş, düzgün təmizlənməmiş və qablaşdırılmadığı təqdirdə hələ də proses xəttini çirkləndirə bilər. Yarımkeçirici dərəcəli flanşlar üçün təmizləmə prosesi adətən bir neçə addımdan ibarətdir: yağdan təmizləmə, duzlama, passivləşdirmə və ultra təmiz su ilə yuyulma. Yağsızlaşdırma emal əməliyyatlarından yağları və yağları təmizləyir. Turşulama miqyaslı və oksid təbəqələrini aradan qaldırır. Pasivasiya səthdə xrom oksidi təbəqəsini gücləndirir, bu da korroziyaya davamlılığı artırır. Ultra saf su ilə durulama qalan çirkləndiriciləri təmizləyir. Təmizlənmiş flanş sonra qurudulur və təmiz otaq mühitində qablaşdırılır. Aşağıdakı cədvəl təmizləmə və qablaşdırma prosesini ümumiləşdirir.
| addım | Məqsəd | Tipik Metod |
| Yağsızlaşdırma | Yağları və yağları çıxarın | Solvent və ya qələvi təmizləmə |
| Turşulama | Tərəzi və oksidi çıxarın | Turşu vannası (azot + hidrofluorik) |
| Passivasiya | Xrom oksid qatını gücləndirin | Azot turşusu vannası |
| Durulama | Turşu qalıqlarını çıxarın | Ultra təmiz su (18 MΩ·sm) |
| Qurutma | Nəm çıxarın | Azotlu qurutma və ya vakuum qurutma |
| Qablaşdırma | Daşıma zamanı çirklənmənin qarşısını alın | Təmiz otaqda torbalama (Sinif 100 və ya daha yaxşı) |
Wenzhou Longan Flange Co., Ltd.-də zavodumuzda yarımkeçirici dərəcəli Yivli Flanşlarımızın son təmizlənməsi və qablaşdırılması üçün xüsusi təmizlik otağı var. Səthdə heç bir ion çirkləndiricisinin qalmamasını təmin etmək üçün 18 MΩ·sm müqaviməti olan ultra təmiz sudan istifadə edirik. Biz həmçinin son məhsulun müştərilərimizin təmizlik tələblərinə cavab verdiyini yoxlamaq üçün hissəciklərin hesablanmasını həyata keçiririk. Qablaşdırmamız daşınma və saxlama zamanı çirklənmənin qarşısını almaq üçün nəzərdə tutulmuşdur və hissəciklər daxil edilmədən təmiz otaq mühitində açıla bilər.
Yarımkeçirici dərəcəli Yivli Flanşlar üçün əsas spesifikasiyalara ölçü, təzyiq dərəcəsi, material, səth bitməsi, ip növü və təmizlik səviyyəsi daxildir. Aşağıdakı cədvəl yarımkeçirici dərəcəli Yivli Flanşlarımız üçün tipik spesifikasiyaların xülasəsini təqdim edir.
| Spesifikasiya | Aralığı | Qeydlər |
| Ölçü | 1/4" - 4" | Metrik ölçülər mövcuddur |
| Təzyiq dərəcəsi | Sinif 150 - Sinif 600 | Daha yüksək reytinqlər mövcuddur |
| Material | 316L, 316L VAR | ASTM A182 sertifikatına malikdir |
| Səthi bitirmə | Ra 0,4 µm - 0,13 µm | Kritik tətbiqlər üçün elektrocilalanmışdır |
| Mövzu Tipi | NPT, BSPT, Metrik | Boru sistemi əsasında seçilir |
| Təmizlik səviyyəsi | 100 sinif təmiz otaq | Hissəciklərin sayı təsdiqləndi |
| Qablaşdırma | Təmiz otaq çantası | Qoruma üçün ikiqat torbalı |
| Sertifikatlar | Material sertifikatı, təmizlik sertifikatı | İstilik sayının izlənməsi |
Fabrikimizdə bu xüsusiyyətlərə və daha çoxuna cavab vermək üçün Yivli Flanşlarımızı istehsal edirik. Ölçü, material, səth bitirmə və ip növünü xüsusi tələblərinizə uyğunlaşdıra bilərik. Keyfiyyətə nəzarət sistemimizə hər flanşın yüksək standartlara cavab verməsini təmin etmək üçün ölçü yoxlaması, materialın sertifikatlaşdırılması, səthin işlənməsinin ölçülməsi və təmizliyin yoxlanılması daxildir.
Sual 1: Yivli flanş ilə qaynaqlı flanş arasındakı fərq nədir?
Cavab: Yivli Flanş borunun xarici yivlərinə vidalanaraq boruya bərkidilir. Boruya qaynaqla qaynaqlanmış bir flanş bağlanır. Yivli flanşları quraşdırmaq və çıxarmaq daha asandır, bu da onları yerin məhdud olduğu və ya boru sisteminin dəyişdirilməsi tələb oluna biləcəyi tətbiqlər üçün ideal hala gətirir. Qaynaqlanmış flanşlar daha güclü, daha sızdırmaz bir əlaqə təmin edir və yüksək təzyiq və ya yüksək temperatur tətbiqləri üçün üstünlük verilir. Yarımkeçirici qurğularda yivli flanşlar tez-tez kiçik xətlər üçün, qaynaqlı flanşlar isə daha böyük, daha kritik xətlər üçün istifadə olunur.
Sual 2: Yarımkeçirici flanşlar üçün niyə 316L VAR paslanmayan polad üstünlük verilir?
Cavab: Yarımkeçirici flanşlar üçün 316L VAR (vakuum qövsü yenidən əridilmiş) paslanmayan poladdan üstünlük verilir, çünki o, standart 316L poladdan daha az daxilolma və iz elementlərinə malikdir. Bu, onu daha təmiz, korroziyaya qarşı daha davamlı və qaz atmağa daha az meylli edir. Qazın çıxarılması proses axını çirkləndirə bilən materialdan sıxılmış qazların buraxılmasıdır. VAR poladı həll olunmuş qazları və uçucu çirkləri təmizləyən vakuumda poladın əriməsi ilə istehsal olunur.
Sual 3: Elektropolishing nədir və yarımkeçirici flanşlar üçün nə üçün vacibdir?
Cavab: Elektrocilalama metal hissənin səthindən nazik material qatını çıxaran elektrokimyəvi prosesdir. Səthin işlənməsini yaxşılaşdırmaq, korroziyaya davamlılığı artırmaq və çirkləndiriciləri çıxarmaq üçün istifadə olunur. Yarımkeçirici flanşlar üçün elektrocilalama vacibdir, çünki o, asan təmizlənən və hissəciklərin yapışmasına müqavimət göstərən hamar, passiv səth yaradır. Hamar səth həmçinin qazın çıxarılması üçün mövcud səth sahəsini azaldır, proses axınının təmizliyini artırır.
Sual 4: Yivli flanşın təmizliyini necə yoxlaya bilərəm?
Cavab: Yivli Flanşın təmizliyi bir neçə üsulla yoxlanıla bilər, o cümlədən vizual yoxlama, hissəciklərin sayının təhlili və səth analizi. Mikroskop altında vizual yoxlama böyük hissəcikləri və səth qüsurlarını aşkar edə bilər. Hissəciklərin sayının təhlili flanşın ultra saf su ilə yuyulmasını və durulama suyundakı hissəciklərin hesablanmasını əhatə edir. X-ray fotoelektron spektroskopiyası (XPS) kimi səth analizi üsulları səthdə iz çirkləndiricilərini aşkar edə bilər. Wenzhou Longan Flange Co., Ltd.-də flanşlarımızın təmizliyini yoxlamaq üçün bu üsulların birləşməsindən istifadə edirik.
Sual 5: Yivli flanşlar ultra yüksək təmizlikli qaz xətlərində istifadə edilə bilərmi?
Cavab: Bəli, yivli flanşlar, müvafiq spesifikasiyalara uyğun istehsal olunmaq şərti ilə, ultra yüksək təmizliyə malik qaz xətlərində istifadə oluna bilər. Flanş 316L VAR paslanmayan polad kimi yüksək təmizlikli materialdan hazırlanmalı və hamar, elektrocilalanmış səthə malik olmalıdır. İplər dəqiq olmalıdır və flanş üzü düz və paralel olmalıdır. Flanş da hərtərəfli təmizlənməli və təmiz otaqda qablaşdırılmalıdır. Bu şərtlər yerinə yetirildikdə, yivli flanşlar ultra yüksək təmizlikli qaz xətlərində etibarlı, sızdırmaz xidmət göstərə bilər.
Yivli Flanş yarımkeçirici yüksək təmizlik xətlərində mühüm rol oynayır. Sistemdən axan qazların və kimyəvi maddələrin təmizliyini qoruyan etibarlı, sızdırmaz əlaqə təmin edir. Onun performansı materialdan, dizayndan, istehsal dəqiqliyindən və son məhsulun təmizliyindən asılıdır. Wenzhou Longan Flange Co., Ltd.-də zavodumuz yarımkeçirici sənayesinin ən tələbkar tələblərinə cavab verən yüksək təmizlikli Yivli Flanşlar istehsal etmək üçün təcrübə və avadanlıqlara malikdir. İstehsal etdiyimiz hər flanşın ən kritik tətbiqlərdə istifadəyə hazır olmasını təmin etmək üçün sertifikatlaşdırılmış 316L və 316L VAR paslanmayan poladdan, dəqiq emaldan, elektrocilalamadan və təmiz otaq qablaşdırmasından istifadə edirik.
İstər yeni yarımkeçirici fab tikirsiniz, istərsə də mövcud fabrikə qulluq edirsinizsə, biz sizi Yivli Flanş tələblərini müzakirə etmək üçün bizimlə əlaqə saxlamağa dəvət edirik. Biz nümunələr, texniki məlumatlar və fərdi həllər təqdim edə bilərik. Keyfiyyətə və müştəri məmnuniyyətinə sadiqliyimiz bizi bütün dünyada yarımkeçirici istehsalçıları üçün etibarlı tərəfdaşa çevirdi.
Bu gün Wenzhou Longan Flange Co., Ltd ilə əlaqə saxlayınyüksək təmizlikli Yivli Flanş tələblərinizi müzakirə etmək və məhsullarımızın yarımkeçirici xətlərinizin etibarlılığını və saflığını necə artıra biləcəyini kəşf etmək.
