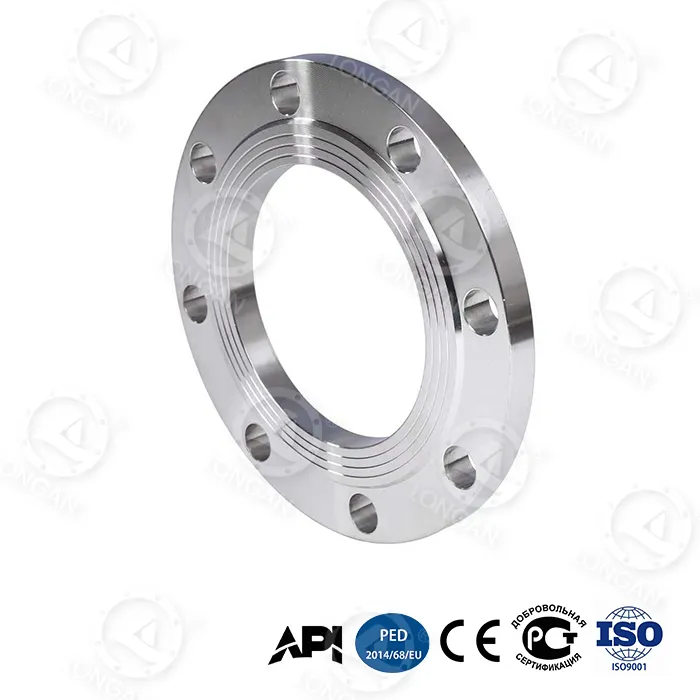

Məhsul son təzyiq daşıma qabiliyyətində texnoloji sıçrayış əldə etdi. Əsas yenilik flanş boynunda quraşdırılmış titan ərintisi olan möhkəmlətmə halqasıdır və 1250MPa-a qədər çıxma gücünə malikdir. Bu dəyər adi karbon polad flanşların (adətən 200-400MPa) məhsuldarlıq gücünü xeyli üstələyir və flanşa ultra yüksək təzyiq şəraitində struktur bütövlüyünü qorumağa imkan verir.
Ölçülmüş məlumatlar aşağıdakılardır:
1. Siklik yorğunluq müddəti:Ənənəvi flanş 25MPa-da 5.000 dövrə, Longan-ın məhsulu isə 35MPa-da 20.000 dövrə dözə bilir, dövriyyənin ömrünü 300% artırır.
2. Eksenel deformasiya (35MPa):35MPa yüksək təzyiq altında polad düz flanşların eksenel deformasiyası yalnız 0,6 mm-dir, ənənəvi flanşın 1,8 mm-i ilə müqayisədə 67% azalma.
3. Partlayış təzyiqi (DN300):Ölçülmüş dəyər 42MPa-dır, ənənəvi flanşın ≤15MPa-dan çox, milli standart tələbini 180% üstələyir.
Bu performans sıçrayışı əvvəllər yalnız ağır yük flanşları və ya xüsusi ərinti flanşları ilə əldə edilə bilən ultra yüksək təzyiqli birləşmələri indi daha yüngül strukturlu Longan məhsulu ilə həyata keçirməyə imkan verir. Titan ərintisi gücləndirici üzük və gradient söndürülmüş yüksək karbonlu poladın kompozit dizaynı yüksək möhkəmliyi təmin edir, eyni zamanda bahalı materiallardan istifadə ilə bağlı xərc artımının qarşısını alır.
Tam həyat dövrü xərcləri baxımından məhsulun üstünlükləri son dərəcə əhəmiyyətlidir. 30 illik xidmət müddəti ərzində satınalma, quraşdırma, texniki xidmət, dəyişdirmə və dayanma itkiləri daxil olmaqla ənənəvi saxta polad flanşların ümumi dəyəri təxminən 18 500 ABŞ dollarıdır. Uzun xidmət müddəti, aşağı texniki xidmət tezliyi və daha sürətli dəyişdirmə sürəti ilə Longan məhsulu 30 illik ümumi sahiblik xərclərini təxminən 6200 dollara qədər azaldır.
| Xərclərin müqayisəsi maddəsi | Ənənəvi saxta polad flanş | polad düz flanşlar | Qənaət |
|---|---|---|---|
| 30 illik ümumi mülkiyyət dəyəri | 18 500 dollar | 6200 dollar | ↓66% |
| Tək dəyişdirmə vaxtı | 8 saat | 2,5 saat | ↓69% |
| İllik texniki xidmət tezliyi | İldə 3,2 dəfə | 0,7 dəfə/il | ↓78% |
Dəyişdirmə müddətinin əhəmiyyətli dərəcədə azalması flanşın optimallaşdırılmış konstruktiv dizaynıdır – bionik pətək strukturu flanşın çəkisini azaldır və ikiqat konusvari bolt çuxurunun dizaynı təkrar düzəlişlər etmədən boltun düzülməsini daha tez edir. Flanşın tez-tez sökülməsini və yığılmasını tələb edən əməliyyat ssenariləri üçün, məsələn, şist qazının qırılması, hər saat dayanma müddətinin azaldılması on minlərlə dollar əməliyyat gəliri deməkdir.
Real boru kəməri sistemlərində flanşlı birləşmə üzləri çox vaxt ideal uyğunlaşdırılmış vəziyyətə nail ola bilmir. Boruların istilik genişlənməsi/daralması, bünövrənin çökməsi və ya quraşdırma xətaları flanş üzləri arasında meylə səbəb ola bilər. 15°-lik boru kəmərinin uyğunsuzluğu ilə ekssentrik yük şəraitində ənənəvi flanşların sızdırmazlıq sızması sürəti 10⁻³ mbar·L/s-dən çox olur, Longan isə mbar sızma sürətini ≤10⁻⁵ mbar·L/s saxlayır və iki miqyasda möhürlənmə etibarlılığını artırır.
Bu performans iki struktur yeniliyə aid edilir:
● Radial möhkəmləndirici qabırğa dizaynı:Flanşın arxasına əlavə edilmiş radial möhkəmləndirici qabırğalar yerli gərginliyin konsentrasiyasını 48% azaldır və yükdənkənar şəraitdə gərginliyin paylanmasını daha vahid edir.
● Yüksək sərtliyə malik pətək quruluşu:Bionik pətək əsas təbəqəsi flanş üzünün əyilmə deformasiyasına müqavimət göstərərək əla əyilmə sərtliyini təmin edir.
Vibrasiyanın qarşısının alınması baxımından polad düz flanşlar da əla performans göstərir. Yüksək təzyiqli pulsasiya (məsələn, pistonlu sındırma nasosunun çıxışında) boru kəmərində 50-200Hz diapazonunda vibrasiya tezliklərini həyəcanlandırır və boltun əvvəlcədən yüklənməsinin tədricən zəifləməsinə səbəb olur. ISO 10816-3 standart sınağına əsasən, bu tezlik diapazonunda bu məhsulun amplituda zəifləmə dərəcəsi 92%-ə çatır və boltların boşalma riskini xeyli azaldır.
Məhsul dünyanın ən tələbkar sənaye layihələri üçün uyğunluğunu təmin edərək, müxtəlif ekstremal mühitlərdə ciddi sınaq yoxlamasından keçib:
● Aşağı temperatur təsiri (-70°C):GB/T 229-2020 standartına uyğun Charpy V-çəngəl zərbə sınağı, ölçülmüş zərbə enerjisi 89J, milli standart ≥34J tələbini xeyli üstələyir. Bu, flanşın Arktika boru kəmərləri və LNG qəbul edən terminallar kimi həddindən artıq soyuq mühitlərdə təhlükəsiz istifadəsinə imkan verir.
● Dərin dəniz korroziyası (5000 metr):5000 m dərin dəniz yüksək təzyiqi, yüksək duzlu duman mühitini simulyasiya edən ASTM G111-97 standartına əsasən, 30 illik ekvivalent korroziya dərəcəsi cəmi 0,03 mm/il təşkil edir. Bu hesablamaya əsasən, 50 illik dərin dəniz xidmətindən sonra korroziya ehtiyatı hələ də dizayn divar qalınlığından çox azdır.
● Qum və tozun aşınması (120m/s):ISO 5890:2012 standartına uyğun olaraq, 10.000 saat ərzində 120m/s sürətlə sızdırmazlıq səthinə yüksək sürətli qum və tozla təsir edərək, sızdırmazlıq səthinin zədələnmə dərinliyi ≤8μm təşkil edir. Bu, yüksək sürətli, qum yüklü küləkləri olan səhra əraziləri və ya dəniz platformaları üçün xüsusilə vacibdir.
Məhsul istifadəçilərə potensial problemləri erkən aşkarlamağa və qəzaların qarşısını almağa kömək etmək üçün iki ağıllı texnologiyanı birləşdirir.
Nano-zirkoniya aşınma göstərici təbəqəsi:Sızdırmazlıq səthinə nano-zirkon kompozit material qatı bərkidilir, rəngi əsas materialdan fərqlidir. Uzunmüddətli istifadədən sonra sızdırmazlıq səthi 0,1 mm-dən az qalınlığa qədər köhnəldikdə, bu indikator təbəqəsi açıq qalır və görünən rəng dəyişikliyi xəbərdarlığı verir. Sahə operatorları peşəkar sınaq avadanlığı olmadan flanşın sızdırmazlıq vəziyyətini tez bir zamanda qiymətləndirə bilər, bu da qəfil sızma riskini xeyli azaldır.
Cüt konusvari bolt çuxurunun əvvəlcədən yükləmə kilidlənməsi:Ənənəvi dairəvi bolt deliklərində, bolt və deşik divarı arasındakı təmas gərginliyi təzyiq dalğalanmaları altında kəskin şəkildə dəyişir və bu, sürətli yüklənmənin zəifləməsinə səbəb olur. Test məlumatları göstərir ki, 35MPa təzyiq dəyişkənliyi şəraitində ənənəvi strukturların əvvəlcədən yüklənmə zəifləməsi ≥20% təşkil edir. Bunun əksinə olaraq, məhsul iki konusvari bolt deşik dizaynını qəbul edir. Sıxıldıqdan sonra, bolt konik səthlə öz-özünə bağlanma effekti yaradır və eyni şəraitdə əvvəlcədən yüklənmənin zəifləməsi ≤5% təşkil edir.
Polad düz flanşların material seçimi və istehsal prosesi onun aparıcı performansının əsasını təşkil edir.
Qradient söndürülmüş yüksək karbonlu polad:Flanşların ənənəvi tam söndürülməsi səth və nüvə arasında həddindən artıq sərtlik fərqləri ilə nəticələnir, çatlamağa meyllidir. Gradient söndürmə texnologiyası isitmə və soyutma sürətlərinə dəqiq nəzarət edir, flanşın xaricdən içərisinə tədricən sərtlik paylanması yaradır - aşınmaya davamlılıq üçün yüksək səth sərtliyi, zərbəyə davamlılıq üçün yüksək nüvə möhkəmliyi. Bu proses flanşın aşağı temperaturda təsirə qarşı mükəmməl möhkəmliyinə (-70°C-də 89J) malik olmaqla, yüksək gücü saxlamağa imkan verir.
Biyonik pətək quruluşu:Arı pətəklərinin altıbucaqlı pətək həndəsəsindən ilham alaraq, bu struktur çəki artırmadan flanşın əyilmə sərtliyini əhəmiyyətli dərəcədə artırır. Ənənəvi bərk flanşlarla müqayisədə, pətək strukturu qabırğa dəstəyi vasitəsilə daha yüksək bölmə moduluna nail olmaqla material istifadəsini azaldır. Sonlu elementlərin təhlili bu strukturun əyilmə gücünün eyni çəkidə olan möhkəm flanşdan 65% yüksək olduğunu təsdiqləyir.
Daxili titan ərintisi gücləndirici üzük:Ti-6Al-4V titan ərintisi gücləndirici halqa, gərginlik konsentrasiyasına ən çox meylli olan flanş boynuna əvvəlcədən yerləşdirilib. Bu ərinti 1,250MPa qədər yüksək məhsuldarlığa və poladdan yalnız 60% sıxlığa malikdir. Möhkəmləndirici halqa, müdaxilə uyğunluğu vasitəsilə əsas materiala bağlanır. Partlayış təzyiqi sınaqlarında o, boyun plastik deformasiyasını effektiv şəkildə məhdudlaşdırır, DN300 flanşının partlama təzyiqini ənənəvi ≤15MPa-dan 42MPa-ya qədər artırır.
Düzgün quraşdırma və texniki qulluq məhsulun performans üstünlüklərini daha da artıra bilər.
1. Conta seçimi:Bu məhsul tam üz sızdırmazlıq səthi dizaynına malikdir və bütün sızdırmazlıq səthini əhatə edən və boltlar deşikləri olan tam üzlük conta ilə istifadə edilməlidir. Daxili və xarici halqaları və ya gücləndirilmiş qrafit contaları olan spiral yara contaları tövsiyə olunur. Tam üzlü flanşın qaldırılmış üz flanşına birbaşa bərkidilməsi qəti qadağandır.
2. Boltun əvvəlcədən yüklənməsi:Cüt konusvari bolt çuxur dizaynı ilə ASME PCC-1 standartına uyğun olaraq üç addımlı çarpaz modelin əvvəlcədən yükləməsi üçün hidravlik tork açarı tövsiyə olunur. Hədəf ön yükləmə təzyiq dərəcəsi və boltun spesifikasiyası əsasında hesablanır, adətən boltun axma gücünün 50-70%-i.
3. Müntəzəm yoxlama:Hər 6 aydan bir sızdırmazlıq səthinin rəng dəyişikliyini (nano-zirkon göstərici təbəqəsi) yoxlayın. Rəngsizləşmə müşahidə edilərsə, dərhal dəyişdirilməsini planlaşdırın. Qalıq boltun əvvəlcədən yüklənməsini yoxlamaq üçün eyni vaxtda fırlanma anı açarından istifadə edin; zəifləmə 10%-dən çox olarsa, yenidən bərkitmə tələb olunur.
4. Dəyişdirmə əməliyyatı:Flanş ənənəvi məhsullardan daha yüngül olduğundan və iki konusvari bolt dəlikləri hizalanmağı asanlaşdırdığından, tək dəyişdirmə vaxtı cəmi 2,5 saatdır (ənənəvi flanşlar 8 saat çəkir). Dəyişdirərkən, conta və boltlar/qozlar da eyni vaxtda dəyişdirilməlidir.
Ultra yüksək təzyiq daşıma qabiliyyəti və ekstremal mühitə uyğunlaşma qabiliyyəti ilə polad düz flanşlar aşağıdakı ssenarilərdə geniş istifadə olunur:
● Şist qazı sındıran nasos boru kəməri:Qırılma əməliyyatı təzyiqləri adətən 35-70MPa-a çatır və təzyiq pulsasiyası şiddətlidir. Bu məhsulun 20.000 dövrə (35MPa-da) tsiklik yorğunluq müddəti var və bu, şist qazı quyusu sahəsində bir sındırma fazası zamanı tələb olunan minlərlə təzyiq dövriyyəsini xeyli üstələyir.
● Dərin dəniz qazma platforması quyu ağzı avadanlığı:Suyun 5000 m dərinliyində xarici hidrostatik təzyiq təxminən 50MPa təşkil edir, daxili təzyiq isə neft və qaz təzyiqinə tab gətirməlidir. 30 il ərzində 0,03 mm/il ekvivalent korroziyaya davamlılıq flanşın bütün xidmət müddəti ərzində dəyişdirilməsinə ehtiyac qalmamasını təmin edir.
● Ultra-dərin su püskürməsinin qarşısını alan yığın:BOP nəzarət xətləri son dərəcə yüksək sızdırmazlıq etibarlılığı tələblərinə malikdir; ≤10⁻⁵ mbar·L/s sızma sürəti partlamanın qarşısını alan yığınlar üçün API 16A standartının minimum sızma tələblərinə cavab verir.
● Qütbün aşağı temperaturlu təbii qaz ötürülməsi:-70°C-də 89J-lik zərbəyə davamlılıq Qütb Dairəsində boru kəməri mühəndisliyi üçün aşağı temperaturda dayanıqlılıq tələblərini çox üstələyir (adətən ≥27J).
● Dəniz neft yatağı Milad ağacı sistemi:API 6A PSL 3G spesifikasiyasında ultra yüksək təzyiqli qaz mühiti flanşları üçün əlavə sınaq tələblərinə cavab verir.
Məhsul API 6A PSL 3G sertifikatından keçib. API 6A klapanlar, flanşlar və asılqanlar daxil olmaqla 14 avadanlıq kateqoriyasına aid olan neft və qaz sənayesində quyu ağzı avadanlığı və Milad ağacları üçün əsas spesifikasiyadır. Məhsulun spesifikasiya səviyyələri PSL 1-dən PSL 4-ə qədər artır, PSL 3G PSL 3-ün üstünə pnevmatik sınaq tələblərini əlavə edən əlavə səviyyədir və qaz mühiti riskləri olan ultra yüksək təzyiq ssenarilərinə tətbiq edilir.
Longanın daxili fabriki xammalın daxilolma yoxlamasından hazır məhsulun çıxmasına qədər tam proses keyfiyyətinə nəzarəti həyata keçirir. Hər bir flanş izlənilə bilən material sertifikatları, istilik müalicəsi əyri qeydləri, ölçülü yoxlama hesabatları və hidrostatik/pnevmatik sınaq hesabatları ilə gəlir. Beynəlxalq alıcılar sifariş nömrəsindən istifadə edərək, istehsalın gedişatını yoxlaya və onlayn məlumatları sınaqdan keçirə bilərlər.
Longan, Zhejiang əyaləti, Wenzhou şəhəri, Longwan rayonu, Yongxing küçəsi, No. 620 Mingzhu Road-da yerləşir. Tsingshan Holding Group-dan yüksək keyfiyyətli paslanmayan polad xammal tədarükündən istifadə edərək, özünün güclü döymə, istilik müalicəsi və emal imkanları ilə birlikdə tam istehsal sistemi formalaşdırmışdır. Şirkət aşağıdakı fərdiləşdirmə seçimlərini dəstəkləyir:
● Ölçü fərdiləşdirmə:Qeyri-standart ölçülər, xüsusi təzyiq göstəriciləri.
● Şəxsi etiketləmə:Lazer markalanması, qablaşdırma dizaynı.
● Toplu istehsal:Çevik minimum sifariş miqdarı.
Beynəlxalq alıcılar istehsal qrupundan pulsuz nümunələr (yük haqqı tətbiq olunur) və peşəkar seçim məsləhətləri əldə etmək üçün satış qrupuna texniki tələblər göndərə bilərlər. İlk dəfə əməkdaşlıq edən müştərilər üçün Longan, daşınma təşkil etməzdən əvvəl məhsul performansının tələblərə cavab verdiyini yoxlamaq üçün test xidmətlərinin şahidi olan üçüncü tərəf təftiş agentliyi təqdim edir.
S: Məhsul API 6A standartında hansı spesifikasiya səviyyəsinə aiddir?
A: Bu məhsul API 6A PSL 3G sertifikatından keçib. API 6A məhsulun spesifikasiya səviyyələrini PSL 1, PSL 2, PSL 3, PSL 3G və PSL 4-ə bölür. PSL 3G məhsulun PSL 3-ün bütün tələblərinə cavab verməsini və əlavə pnevmatik sınaqlardan (adətən 1,5 dəfə nominal təzyiq) keçməsini, həmçinin daha ciddi dağıdıcı olmayan materialın sınaqdan keçirilməsini tələb edir. Bu səviyyə xüsusi olaraq qaz sızması riski olan ultra yüksək təzyiq ssenariləri üçün nəzərdə tutulmuşdur.
S: Məhsul üçün quraşdırma tələbləri hansılardır?
A: Quraşdırma zamanı aşağıdakı məqamlara diqqət yetirilməlidir: Birincisi, bütün sızdırmazlıq səthini əhatə edən və boltlar deşikləri olan tam üzlük conta istifadə edilməlidir. İkincisi, tam üzlü flanş qaldırılmış üz flanşına birbaşa vintlə bağlanmamalıdır; sistemdə qaldırılmış üz flanşları varsa, onlar tam üzlü flanşlar və ya istifadə olunan adapter contaları ilə əvəz edilməlidir. Üçüncüsü, fırlanma anı ASME B16.5 standartlarına uyğun olaraq, çarpaz naxışda, addım-addım vahid ön yüklənmədə fırlanma anı açarı ilə ikiqat konik bolt çuxur dizaynından istifadə etməklə tətbiq edilməlidir. Boltlar ilkin istismardan 24 saat sonra yenidən bərkidilməlidir.
S: Polad düz flanşların korroziyaya davamlılığı necədir?
A: 5000 m dərinlikdə dəniz mühitində, ASTM G111-97 standart sınaqlarına əsasən, 30 illik ekvivalent korroziya dərəcəsi cəmi 0,03 mm/il təşkil edir. Bu hesablamaya əsasən, 50 illik dərin dəniz xidmətindən sonra korroziya dərinliyi 0,05 mm-dən çox deyil ki, bu da flanşın dizayn korroziya ehtiyatından (adətən 3 mm) çox azdır. Bu performans, qradient söndürülmüş yüksək karbonlu poladdan və isteğe bağlı səthə qarşı korroziyaya qarşı örtüklərin (məsələn, isti daldırma sinkləmə, epoksi örtük) sıx səth təbəqəsi ilə əlaqələndirilir.
S: Longan məhsulu üçün təchizat prosesi necədir?
A: Longan, tam istehsal sistemi yaratmaq üçün Tsingshan Holding Group-un xammal üstünlüyündən və öz döymə və emal imkanlarından istifadə edərək, Wenzhou ştatının Longvan şəhərində yerləşir. Standart ölçülü məhsullar anbardadır və 3 iş günü ərzində göndərilə bilər; xüsusi məhsullar mürəkkəblikdən asılı olaraq adətən 15-30 gün müddətinə malikdir. Beynəlxalq alıcılar istehsal qrupundan pulsuz nümunələr (nümunə haqqı geri qaytarıla bilər) və peşəkar məsləhət almaq üçün ölçü tələblərini sales@longanflanges.com ünvanına göndərə bilərlər. Şirkət alıcılara satınalma risklərini və ümumi xərcləri azaltmağa kömək edərək ölçülərin fərdiləşdirilməsini, şəxsi etiketləməni və toplu istehsalı dəstəkləyir.
S: Məhsulun faktiki performans məlumatlarını necə yoxlamaq olar?
A: Longan müştəriləri və ya üçüncü tərəf təftiş agentliklərini zavodda performans testlərinin şahidi olmaq üçün salamlayır. Fabrik 3000 tonluq təzyiq sınağı aparatı, tsiklik yorğunluq test stendləri, -80°C aşağı temperaturda zərbə sınağı cihazı və dərin dənizdə yüksək təzyiqli korroziya simulyasiya kamerası ilə təchiz edilmişdir. Müştərilər nümunələr üzərində partlayış təzyiq testləri, dövri yorğunluq testləri və ya ekstremal mühit testləri tələb edə bilər; test hesabatları CNAS keyfiyyətlərinə malik daxili laboratoriya tərəfindən verilir.
