sme b16.5 düz üz flanşı

ASME B16.5 ölçülərinə uyğun istehsal edilən adi flanşlar adətən 15MPa-dan çox olmayan partlayış təzyiqinə malikdir. Longan-ın sme b16.5 düz üz flanşı, standart Sinif 150–2500 montaj interfeyslərini və tam üz sızdırmazlıq səthini qoruyaraq, daxili struktur optimallaşdırması vasitəsilə daha yüksək təzyiq daşıyıcılığına nail olur: bionik pətək şəbəkəsi (əyilmə sərtliyi 65% artıb), gradient söndürülmüş yüksək karbonlu polad (a78-də) boyuna quraşdırılmış titan ərintisi gücləndirici üzük (məhsuldarlıq 1,250MPa). Ölçülmüş DN300 partlayış təzyiqi 42MPa-a çatır. Bütün məhsullar Longan-ın daxili fabrikində tam proses keyfiyyətinə nəzarət altındadır və API 6A PSL 3G sertifikatı əldə etmişdir.

Məhsulun növü və tətbiqi

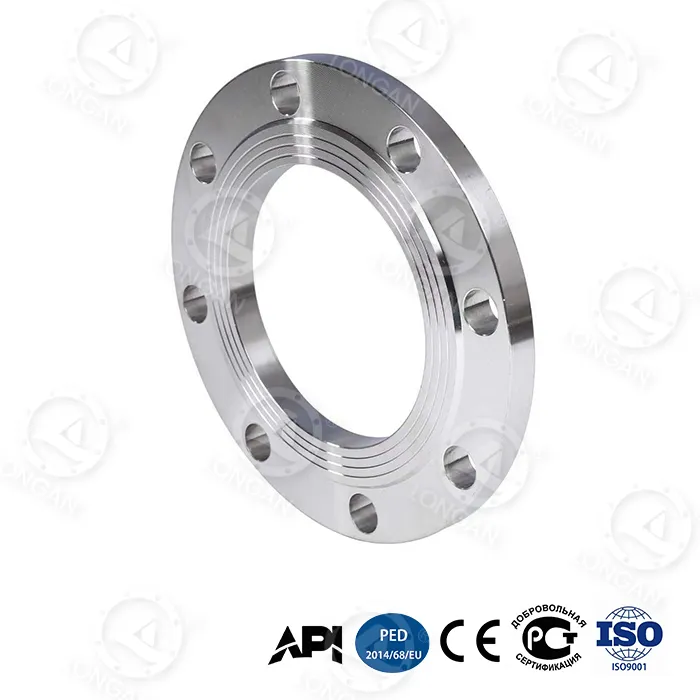

sme b16.5 düz üzlü flanş ASME B16.5 standartına uyğun olaraq hazırlanmış tam üzlü (FF) sızdırmaz səth flanşıdır. Tam kontaktlı conta birləşmələri tələb edən boru sistemlərində istifadə olunur və aşağı təzyiqli böyük diametrli boru kəmərləri, çuqun flanş birləşmələri və conta gərginliyinin vahid paylanması tələb edən tətbiqlər üçün uyğundur. Daxili möhkəmləndirici konstruksiyalar vasitəsilə bu məhsul, həmçinin, mövcud boru kəmərlərində adi flanşlarla əvəzolunmazlıq üçün standart interfeys ölçülərini saxlamaqla, ultra yüksək təzyiqli ssenarilərdə də (məsələn, şist qazını sındıran nasos çıxışları və dərin dəniz qazma quyu ağzı avadanlığı) istifadə oluna bilər.

Əsas satış nöqtələri

1. Standart interfeys, daha yüksək təzyiq:ASME B16.5 montaj ölçülərinə uyğundur, ölçülmüş DN300 partlayış təzyiqi 42MPa, adi standart flanşlardan (≤15MPa) yüksəkdir.
2. Əyilmə gücündə 65% artım:Bionik pətək quruluşu flanşın sərtliyini yaxşılaşdırır, vibrasiyalı və ya bünövrənin çökmə mühitləri üçün uyğundur.
3. Vizual aşınma göstəricisi və yüklənmənin saxlanması:Sızdırmazlıq səthi qalınlığı 0,1 mm-dən az olduqda rəngini dəyişən nano-sirkoniya göstərici təbəqəsi ilə örtülmüşdür. Qoşa konusvari bolt çuxurunun dizaynı 35MPa təzyiq dəyişkənliyi altında yüklənmənin zəifləməsini ≤5%-ə qədər məhdudlaşdırır (şərti struktur ≥20%).
4. Ekstremal mühit performansı:-70°C zərbə enerjisi 89J; 5000 m dərinlikdə dəniz ekvivalenti korroziya dərəcəsi 0,03 mm/il; sızdırmazlıq səthinin zədələnmə dərinliyi ≤8μm 120m/s qum və toz aşınmasından sonra.
5. Tam həyat dövrü dəyəri:30 illik ümumi xərc 6200$ (şərti $18500); illik texniki xidmət tezliyi 0,7 dəfə (şərti 3,2 dəfə); birdəfəlik dəyişdirmə müddəti 2,5 saat (şərti 8 saat).

Texniki Spesifikasiyalar

Maddə	Parametr
Standart əsas	ASME B16.5 (ölçülər, dözümlülüklər, təzyiq-temperatur reytinqləri)
Sızdırmazlıq üz növü	Tam üz (FF)
Təzyiq sinfi	Sinif 150, 300, 400, 600, 900, 1500, 2500
Ölçü diapazonu	NPS 1/2" - 24"
Material	Qradient söndürülmüş yüksək karbonlu polad (paslanmayan poladdan fərdiləşdirilə bilər)
Daxili möhkəmləndirmə	Titan ərintisi gücləndirici üzük (məhsuldarlıq 1250MPa), radial qabırğalar (stress konsentrasiyası 48% azalıb)
DN300 partlayış təzyiqi	42MPa (şərti ≤15MPa)
Siklik yorğunluq ömrü	20.000 dövr @35MPa (şərti 5.000 dövr @25MPa)
Eksenel deformasiya @35MPa	0,6 mm (şərti 1,8 mm)
Sızdırmazlıq sızması dərəcəsi (15° yanlış hizalanma)	≤10⁻⁵ mbar·L/s (şərti >10⁻³)
Aşağı temperatur təsiri (-70°C)	89J (milli standart ≥34J)
Dərin dəniz korroziyası (5000 m)	0,03 mm/il (30 illik ekvivalent)
Qum və toz aşınması (120m/s)	Sızdırmazlıq səthinin zədələnmə dərinliyi ≤8μm (10.000h)
Köməkçi xüsusiyyətlər	Nano-zirkoniya aşınma göstəricisi təbəqəsi, ikiqat konik bolt dəlikləri

Sertifikatlaşdırma və Keyfiyyət Təminatı

● API 6A PSL 3G:Pnevmatik sınaq (1,5 dəfə nominal təzyiq) və daha ciddi dağıdıcı sınaq və material izlənilməsi tələb edən qaz mühiti ilə ultra yüksək təzyiq ssenarilərinə tətbiq olunur.
● Zavod keyfiyyətinə nəzarət:Longan-ın daxili fabriki xammalın daxilolma yoxlanışından (spektral analiz, mexaniki nümunə götürmə) hazır məhsulun çıxışına qədər (100% ölçülü yoxlama, 10% maqnit hissəcik sınağı, partiya partlayış təzyiq nümunəsi) tam proses keyfiyyətinin idarə edilməsini həyata keçirir.
● İzləmə qabiliyyəti:Hər flanş izlənilə bilən material sertifikatları, istilik müalicəsi əyri qeydləri, ölçülü yoxlama hesabatları və seriya nömrəsi ilə onlayn əldə edilə bilən hidrostatik/pnevmatik sınaq hesabatları ilə gəlir.

Diferensiasiya məqamları

Bazarda olan digər ASME B16.5 tam üz flanşları ilə müqayisədə Longan's sme b16.5 düz üz flanşının xüsusiyyətləri:

●Flanş qalınlığını artırmadan və ya bolt dəliklərinin düzülməsini dəyişdirmədən standart ölçülərdə daha yüksək partlayış təzyiqinə (42MPa) nail olur.
●Titan lehimli boyun möhkəmləndirmə halqasını və gradient söndürmə prosesini birləşdirir, yük qabiliyyətini və aşağı temperaturda möhkəmliyi tarazlaşdırır.
●Sızdırmazlıq vəziyyətini vizual yoxlamaq üçün aşınma göstərici təbəqəsi ilə quraşdırılmış sızdırmazlıq səthi.
●15° yanlış hizalanma şəraitində sızdırmazlıq sızma sürətini ≤10⁻⁵ mbar·L/s saxlayır.

Fərdiləşdirmə və Proses

Fərdiləşdirmə seçimləri:

●Qeyri-standart ölçülər və xüsusi təzyiq dərəcələri (çizgilər və ya texniki tələblər tələb olunur)
●Müxtəlif materiallar: 304/316L paslanmayan polad, dupleks paslanmayan polad və s.
●Şəxsi etiketləmə: lazer markalama, xüsusi qablaşdırma

Əsas proses axını:

1.Döymə: Tsingshan Holding Group-dan yüksək keyfiyyətli xammaldan istifadə edərək dəqiq döymə.
2.Gradient söndürmə: yüksək sərtlik səthi və yüksək möhkəmlikli nüvə yaratmaq üçün idarə olunan soyutma.
3.Pətək strukturunun işlənməsi: Daxili altıbucaqlı torların CNC işlənməsi.
4.Titan ring pres-fitting: üzük və əsas material arasında nisbi hərəkəti təmin etmək üçün müdaxilə uyğun.
5.Sızdırmazlıq üzünün bitirilməsi: CNC tornalama, səthin pürüzlülüyü Ra ≤3.2μm.
6.Tam yoxlama və sınaq: ölçülü, maqnit hissəcik, hidrostatik/pnevmatik, partlama nümunəsi.

Nümunə və Test Dəstəyi

● Pulsuz nümunələr:Beynəlxalq alıcılar quraşdırma sınağı və performansın yoxlanılması üçün bir pulsuz nümunə (nümunə haqqı qaytarılır, yük alıcı tərəfindən ödənilir) üçün müraciət edə bilər.
● Sahədə müşahidə edilən sınaq:Fabrik 3000 tonluq təzyiq sınağı aparatı, siklik yorğunluq test stendləri, -80°C aşağı temperaturda zərbə sınağı cihazı və dərin dəniz korroziyasının simulyasiya kamerası ilə təchiz edilmişdir. Müştərilər yerində partlama, yorğunluq və ya ekstremal mühit testlərinin şahidi ola bilərlər.
● Üçüncü tərəf testi:SGS, BV, TÜV kimyəvi tərkibi, mexaniki xassələri, dağıdıcı olmayan sınaq və təzyiq sınaqları üçün istismara verilə bilər; hesabatlar mallarla birlikdə verilir.
● Zəmanət müddəti:18 ay (göndərmə tarixindən), istehsal qüsurları üçün pulsuz əvəz.

Performans Müqayisəsi: Standart Tələblər və Longan Ölçüldü

Maddə	ASME B16.5 standart tələbləri / şərti flanş	Longan sme b16.5 düz üz flanşı	Müqayisə
DN300 partlayış təzyiqi	≤15MPa	42MPa	Ənənəvidən daha yüksək
Siklik yorğunluq ömrü	5000 dövr @25MPa	20.000 dövr @35MPa	Daha uzun ömür
Eksenel deformasiya @35MPa	1,8 mm	0,6 mm	Daha az deformasiya
15° yanlış hizalanma sızma dərəcəsi	>10⁻³ mbar·L/s	≤10⁻⁵ mbar·L/s	Aşağı sızma
-70°C təsir enerjisi	≥34J (milli standart)	89J	Daha yüksək möhkəmlik
30 illik dərin dəniz korroziya dərəcəsi	təqribən. 0,5 mm/il (karbon polad)	0,03 mm/il	Daha yavaş korroziya

Quraşdırma tədbirləri

sme b16.5 düz üz flanşı tam üzlü sızdırmaz səth dizaynına malikdir. Mühürləmə performansını təmin etmək üçün düzgün quraşdırma vacibdir. Zəhmət olmasa aşağıdakı məqamlara əməl edin:

1. Conta seçimi:Flanşın bütün sızdırmazlıq səthini əhatə edən və boltlar deşikləri olan tam üzlü conta istifadə edilməlidir. Qaldırılmış üz contalarından və ya standart RF contalarından istifadə etməyin.
2. Flanş uyğunluğu:Tam üzlü flanşlar yuxarı qaldırılmış üz flanşlarına birbaşa vintlə bağlanmamalıdır. Boru kəmərində qaldırılmış üz flanşları varsa, onlar tam üzlü flanşlar və ya adapterlərlə əvəz edilməlidir.
3. Boltun bərkidilməsi:Cüt konusvari bolt çuxur dizaynı ilə üç addımlı çarpaz model vahid ön yükləmə üçün hidravlik tork açarı tövsiyə olunur. Hədəf ön yükləmə təzyiq dərəcəsi və boltun spesifikasiyası əsasında hesablanır; ASME PCC-1 standartına baxın və ya Longan texniki komandası ilə məsləhətləşin.
4. Əvvəlcədən yükləmə ardıcıllığı:Bütün boltları hədəf fırlanma momentinin 30%-nə, sonra 70%-ə və nəhayət 100%-ə qədər əvvəlcədən sıxın. 24 saat işlədikdən sonra yenidən sıxın.
5. Üz mühafizəsi:Quraşdırmadan əvvəl sızdırmazlıq üzünü cızıqlar və ya xarici maddələr üçün yoxlayın. Nano-zirkoniya aşınma göstəricisi təbəqəsi nazik bir qatdır; quraşdırma zamanı metal qırıntılarla təmizləməyin.
6. Bolt deşiklərinin düzülməsi:Qoşa konusvari deşik dizaynı özünü hizalamağa kömək edir, lakin quraşdırmadan əvvəl hər iki flanşın bolt dəliklərinin 1 mm sapma daxilində düzüldüyünü təsdiqləyin.
7. Boruların düzülməsi:Tam üzlü flanşların yanlış hizalanmaya müəyyən qədər dözümlü olmasına baxmayaraq, möhürlənmə müddətini təmin etmək üçün boruların düzülmə xətasına 2 mm/m ərzində nəzarət etmək tövsiyə olunur.

Tez-tez verilən suallar

S: Adi ASME B16.5 flanşından fərqi nədir?
A: Hər ikisi eyni ölçülərə və interfeyslərə malikdir və birbaşa dəyişdirilə bilər. Longan məhsulu standart tələbdən (≤15MPa) yüksək ölçülmüş partlama təzyiqinə (42MPa) nail olmaqla, içərisinə pətək quruluşu, gradient söndürmə və titan ərintisi halqası əlavə edir.

S: Hansı təzyiq dərəcələri üçün uyğundur?
A: Xarici ölçülər Sinif 150 - Sinif 2500 montaj ölçülərinə uyğundur və ölçülmüş partlayış təzyiqi müvafiq reytinqlər üçün standart tələblərdən yüksəkdir. Standart flanşlardan daha yüksək təhlükəsizlik marjası tələb edən şist qazı və dərin dəniz layihələri üçün uyğundur.

S: Quraşdırma zamanı nələrə diqqət yetirilməlidir?
Cavab: Tam üzlü contadan istifadə etməli və birbaşa qaldırılmış üz flanşına bərkidilməməlidir. Üç addımda çarpaz naxışda bir tork açarı ilə ikiqat konik bolt deliklərindən istifadə etmək və 24 saat işlədikdən sonra yenidən sıxmaq tövsiyə olunur. Ətraflı addımlar üçün yuxarıdakı "Quraşdırma tədbirləri"nə baxın.

S: Təzyiq performansını necə yoxlamaq olar?
A: Longan müştəriləri fabrikdə partlayış və ya dövri yorğunluq testlərinin şahidi olmaq üçün salamlayır. Hər partiya üçün sınaq qeydləri saxlanılır və seriya nömrəsi ilə sorğulana bilər. SGS, BV və s. tərəfindən üçüncü tərəf sınaqları da təşkil edilə bilər.

Xülasə:Longanın sme b16.5 düz üz flanşı ASME B16.5 beynəlxalq standart ölçü sistemini izləyir və bionik pətək quruluşunu, gradient söndürmə prosesini və quraşdırılmış titan ərintisi gücləndirici halqasını qəbul edir. Ölçülmüş DN300 partlama təzyiqi 42MPa, -70°C təsir 89J, 30 illik dərin dəniz korroziya dərəcəsi 0.03mm/il. Şist qazının çıxarılması, dərin dəniz qazması və ultra yüksək təzyiqli boru kəmərləri sistemləri üçün uyğun olan API 6A PSL 3G sertifikatından keçdi. Pulsuz nümunələr və texniki məsləhət almaq üçün tələblərinizi göndərin.
