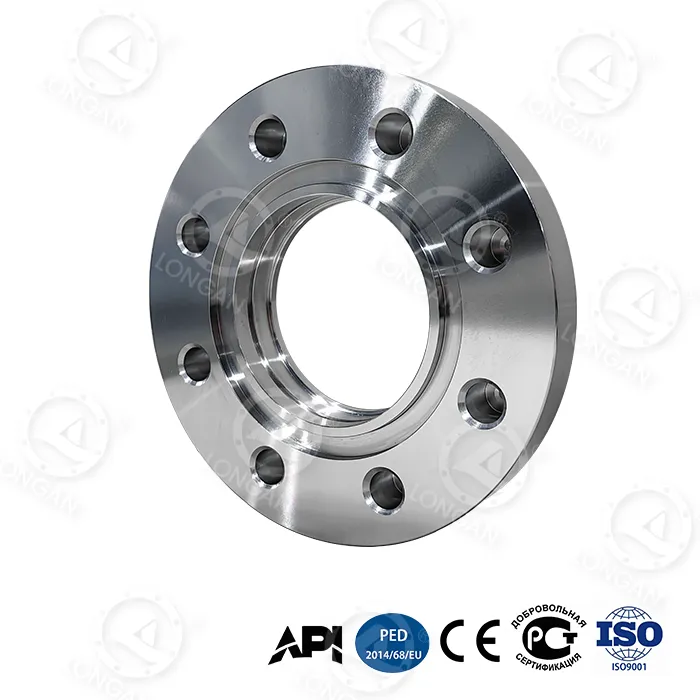

Qeyri-standart Böyük Diametrli Qaynaq Flanşı

Ənənəvi flanşlar niyə çətinliklərinizi həll etmək üçün kifayət deyil?

1. Təzyiq məhdudiyyəti: Qeyri-standart Böyük Diametrli Qaynaq Flanşları 150°C-də yalnız 16Bar-a tab gətirə bilər, dərin dəniz neft və qaz layihələri isə 300Bar+ ultra yüksək təzyiqlərə tab gətirməlidir.

2. Möhürlənmə riski: Təhlükəli maye daşınması üçün standart flanş contalarının sızma dərəcəsi >100ppm olduğu halda, <1ppm mütləq möhürlənmə tələb olunur.

3. Material darboğazı: Qeyri-standart böyük diametrli qaynaqlı flanşlar yüksək korroziya şəraitində 0,1 mm/ildən az ultra aşağı itki tələb edir, adi flanşlar isə turşu mühitlərdə >0,5 mm/il korroziyaya malikdir.

4. Ölçü məhdudiyyətləri: Boru kəməri layihələri və ya böyük reaksiya gəmiləri adətən minimum DN1500-dən DN3000 və ya daha çox olan nəhəng birləşmələri tələb edir. Bununla belə, standart flanşların maksimum diametri adətən ehtiyacları ödəyə bilməyən DN600-də dayanır.

Qeyri-standart fərdi həllərimiz:

Yüksək təzyiq sertifikatı: Müştərinin tələblərinə uyğun olaraq fərdiləşdirilmiş, qeyri-standart böyük diametrli qaynaqlı flanşların faktiki təzyiq daşıyıcı qabiliyyəti PN420 və ya yuxarıya çata bilər və 32MPa su təzyiqi testindən sonra heç bir sızma və ya deformasiya yoxdur.

Materialın gücləndirilməsi: Standart karbon poladdan təxminən 80% yüksək olan və məhsuldarlıq gücü ≥450MPa olan xüsusi ərinti formulası istifadə olunur.

Əsas hissələrin dəqiq qalınlaşdırılması: Məsələn, DN2000 flanşında optimallaşdırmadan sonra gərginliyin konsentrasiyası sahəsindəki maksimum gərginlik 40% azaldılır, qalınlıq isə 25% artır. Böyük diametrli dəqiqlik millimetr səviyyəsində dəqiqliyə çata bilər

Böyük diametrli qabiliyyət: Tək parça çəkisi 20 tondan çox olan DN4000 (160”) dərəcəli flanşların yetkin istehsalı. Ümumi sərtlik sapmasının ≤HB15 olmasını təmin etmək üçün seqmentləşdirilmiş temperatur nəzarətinin istilik müalicəsinin qəbul edilməsi.

Qalın divar qaynaq yivi: Qalın divar boruları üçün dərin J-formalı və ya U-şəkilli yivlər qaynaqların xidmət müddətini əhəmiyyətli dərəcədə yaxşılaşdırmaq üçün nəzərdə tutulmuşdur.

Xüsusi ərinti tətbiqi: Titan ərintisi, dupleks polad 2205, Hastelloy C276 və s. kimi variantları təmin edin, qaynar turşu məhlulunda illik korroziya dərəcəsi <0,1 mm.

Sızdırmazlığın etibarlılığı mühəndisliyi:

Metal spiral yara contalarının və ya O-halqaların sıfır sızmasını təmin etmək üçün dil və yiv səthi, həlqəvari yiv, konkav və qabarıq səth kimi fərdiləşdirilmiş növlərlə birlikdə Ra ≤3.2μm ilə güzgü fırlanmasından istifadə.

PTFE/qrafit/metal kompozit contaların birgə inkişafı, ölçülmüş sızdırmazlıq təzyiqi flanşın nominal təzyiqindən 1,5 dəfə çoxdur.

İş vaxtı itkilərini azaldın: Ultra yüksək etibarlılıq dizaynının 90% azaldılması gözlənilir

Sızma riskini aradan qaldırın: Sızdırmazlıq sistemi yüksək riskli medianın mütləq təhlükəsizliyini təmin etmək üçün API 6A / ISO 5208 sıfır sızma sertifikatından keçmişdir.

Uğurlu hallar:

Dərin dəniz neft-qaz platforması: Class 1500 (25MPa), DN1800, A694 F70 qeyri-standart iri diametrli qaynaq flanşları 3000 metr dərinlikdə yüksək təzyiqli boru kəmərlərinə uğurla tətbiq olunub və 5 ildən artıqdır ki, problemsiz işləyir.

Turş qazın nəqli: UNS S31803 dupleks polad flanşlar, H2S qismən təzyiq >0.3psi mühitində xidmət edir, stres korroziyasının krekinqi olmadan 3 il aşkar edilir.

Nəhəng kimyəvi reaktor: Davamlı istehsalı təmin etmək üçün DN3200 yüksək temperaturlu (550°C) avadanlığı üçün xüsusiləşdirilmiş Inconel 625 üzlük flanşları, istilik deformasiyası <0,5 mm.

Əməliyyat parametrlərinizi (təzyiq, temperatur, mühit, ölçü, standart) təqdim edin və 24 saat ərzində ilkin texniki həll və texniki-iqtisadi qiymətləndirmə əldə edin. Unikal problemləriniz üçün fərdiləşdirilmiş flanş həlləri
