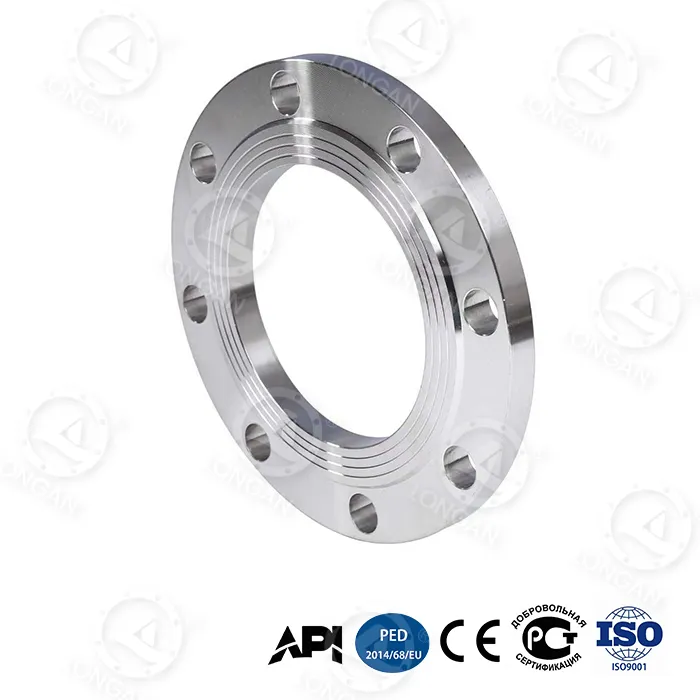

flanşda düz sürüşmə

Çində flanş üzərində düz sürüşmənin təcrübəli istehsalçısı və qlobal təchizatçısı olan Longan uzun illərdir ki, beynəlxalq sənaye boru kəməri layihələrinə xidmət edir. Daxili fabrik xammaldan hazır məhsula qədər ciddi keyfiyyət idarəetməsini həyata keçirir, hər bir məhsulun ardıcıl keyfiyyətini və uzunmüddətli etibarlılığını təmin edir. Bu düz üzlü sürüşmə flanş ənənəvi flanşlarla müqayisədə əyilmə müqavimətini 65% artıraraq bionik pətək quruluşunu və qradient söndürülmüş yüksək karbonlu polad prosesini qəbul edir. DN300 partlayış təzyiqi milli GB/T 1048 standartını 280% üstələyərək 42MPa-a çatır və API 6A PSL 3G sertifikatını keçib. Aşağıdakı bölmələr quraşdırma qaynağı, son təzyiq daşıyıcılığı, yükdənkənar müqavimət, ağıllı xəbərdarlıq, ekstremal ətraf mühitə uyğunlaşma, tətbiq olunan standartlar və təchizat qabiliyyəti daxil olmaqla ölçülərdən bu məhsulun texniki üstünlüklərini və tətbiq dəyərini hərtərəfli təhlil edəcəkdir.

Quraşdırma və Qaynaq Üstünlükləri

Slip-on tipli flanş kimi, flanşdakı düz sürüşmə quraşdırma zamanı boruya iki qaynaq qaynağı ilə bağlanır: biri flanşın arxa tərəfində və biri boru çuxurunun içərisində. Ənənəvi qaynaq boyun flanşları ilə müqayisədə bu dizayn aşağıdakı əhəmiyyətli üstünlüklərə malikdir:

1.Aşağı quraşdırma çətinliyi:Boruların dəqiq hizalanması tələb olunmur, bu da müəyyən quraşdırma səhvlərinə yol verir və yerində tikinti tələblərini azaldır.
2.Rahat qaynaq əməliyyatı:Fileto qaynaqlarını yerinə yetirmək tam nüfuzlu qaynaq qaynaqlarından daha asandır, xüsusilə də sahədəki məhdud yerlər üçün uyğundur.
3.Sürətli dəyişdirmə sürəti:Birdəfəlik dəyişdirmə müddəti ənənəvi flanşlar üçün 8 saatdan 2,5 saata qədər azaldılır və boru kəməri sisteminin texniki xidmət üçün dayanma müddətini effektiv şəkildə azaldır.

Bu sürüşmə strukturu, Longanın unikal bionik pətək yüngül dizaynı ilə birlikdə flanşın ümumi çəkisini daha da azaldır və quraşdırmanın səmərəliliyini artırır.

Son Təzyiq və Ətraf Mühit Performansının Müqayisəsi

Performans göstəricisi	Ənənəvi saxta polad flanş	flanşda düz sürüşmə	Təkmilləşdirmə
Partlayış təzyiqi (DN300)	≤15MPa	42MPa	↑180%
Siklik yorğunluq müddəti (35MPa)	Əldə edilə bilməz	20.000 dövrə	—
Eksenel deformasiya (35MPa)	1,8 mm	0,6 mm	↓67%
-70°C-də təsir enerjisi	≥34J (milli standart)	89J	↑162%
30 illik dərin dəniz korroziya dərəcəsi	təqribən. 0,5 mm/il	0,03 mm/il	↓94%

Bu məhsul son təzyiq daşıyıcılığı və ətraf mühitə uyğunlaşma qabiliyyəti baxımından ənənəvi flanşları tamamilə üstələyir. Əsas irəliləyiş flanş boynunda quraşdırılmış titan ərintisi möhkəmləndirici halqadadır, 1250MPa-a qədər axma gücü ilə sürüşmə flanşlar üçün ultra yüksək təzyiq tətbiqləri imkanını yaradır.

Yükdənkənar Cavab

Faktiki boru kəməri sistemlərində termal genişlənmə/daralma və bünövrənin çökməsi kimi amillər çox vaxt flanş üzünün yanlış hizalanmasına səbəb olur. 15°-lik boru kəmərinin uyğunsuzluğu ilə ekssentrik yük şəraitində ənənəvi flanşların sızdırmazlıq sızması >10⁻³ mbar·L/s təşkil edir, Longanın flanşdakı düz sürüşməsi isə mbar sızma sürətini ≤10⁻⁵ mbar·L/s saxlayır, iki böyüklükdə sızdırmazlığı təkmilləşdirməklə.

Bu performansa iki struktur yenilik nail olur:

● Radial möhkəmləndirici qabırğa dizaynı:Flanşın arxasına əlavə edilmiş radial möhkəmləndirici qabırğalar yerli gərginliyin konsentrasiyasını 48% azaldır və yükdənkənar şəraitdə gərginliyin paylanmasını daha vahid edir.
● Yüksək sərtliyə malik pətək quruluşu:Bionik pətək əsas təbəqəsi flanş üzünün əyilmə deformasiyasına müqavimət göstərərək əla əyilmə sərtliyini təmin edir.

Bundan əlavə, ISO 10816-3 standartı 50-200Hz tezlik diapazonunun vibrasiya testində amplituda zəifləmə dərəcəsi 92% -ə çatır, yüksək təzyiqli pulsasiya şəraitində boltun əvvəlcədən yüklənməsinin zəifləməsi problemini effektiv şəkildə həll edir.

Ağıllı Xəbərdarlıq və Ekstremal Ətraf Mühit

flanşdakı düz sürüşmə istifadəçilərə potensial problemləri erkən aşkarlamağa kömək etmək üçün iki ağıllı texnologiyanı birləşdirir:

● Nano-zirkoniya aşınma göstəricisi təbəqəsi:Bu material sızdırmazlıq səthinə quraşdırılmışdır. Qalınlıq 0,1 mm-dən az olduqda, görünən rəng dəyişikliyi xəbərdarlıq verir və sızdırmazlıq vəziyyətini peşəkar avadanlıq olmadan qiymətləndirməyə imkan verir.
● Qoşa konusvari bolt deşiklərinin əvvəlcədən yükləmə kilidlənməsi:35MPa təzyiq dəyişkənliyi altında ənənəvi strukturların əvvəlcədən yüklənmə zəifləməsi ≥20% təşkil edir, bu dizayn isə uzunmüddətli əlaqə etibarlılığını təmin edərək, ≤5% daxilində əvvəlcədən yüklənmə zəifləməsinə nəzarət edir.

Ekstremal mühit performansının yoxlanılması (faktiki testlərdən alınan bütün məlumatlar):

● Aşağı temperatur təsiri (-70°C):Charpy zərbə enerjisi 89J (milli standart ≥34J), qütb boru kəmərləri və LNG daşınması üçün uyğundur.
● Dərin dəniz korroziyası (5000 metr):ASTM G111-97 standartına əsasən, 30 illik ekvivalent korroziya dərəcəsi yalnız 0,03 mm/il təşkil edir və dərin dəniz mühəndisliyi üçün tam həyat dövrü tələblərinə cavab verir.
● Qum və tozun aşınması (120m/s):ISO 5890:2012 standartına uyğun olaraq, 10.000 saat davamlı təsirdən sonra, sızdırmazlıq səthinin zədələnmə dərinliyi ≤8μm-dir, səhra əraziləri və ya yüksək sürətli qum yüklü küləkləri olan dəniz platformaları üçün uyğundur.

Tətbiq olunan Standartlar və Spesifikasiyalar

flanşdakı düz sürüşmə ciddi şəkildə ASME B16.5 standartına uyğun olaraq, 150-dən Sinif 1500-ə qədər olan təzyiq dərəcələri və NPS 1/2 düymdən 24 düymədək ölçü diapazonu ilə istehsal olunur. Material radial möhkəmləndirici qabırğa dizaynı və quraşdırılmış titan ərintisi möhkəmləndirici halqa ilə birləşdirilmiş gradient söndürülmüş yüksək karbonlu poladdır.

ASME B16.5 spesifikasiyasına əsasən, Class 150 və Class 300 flanşları üçün qalınlığın ölçülməsinə qaldırılmış üz hündürlüyü daxil deyil. Bu məhsul tam üz (FF) sızdırmazlıq səthi dizaynını qəbul edir və tam üzlük conta ilə istifadə edilməlidir. Qeyd etmək vacibdir ki, tam üzlü flanş qaldırılmış üz flanşına birbaşa vintlə bağlanmamalıdır; o, tam üzlük conta və ya adapterlə əvəz edilməlidir.

Material Elmləri və Proses İnnovasiyası

● Qradient söndürülmüş yüksək karbonlu polad:Flanşların ənənəvi tam söndürülməsi səth və nüvə arasında həddindən artıq sərtlik fərqləri ilə nəticələnir, çatlamağa meyllidir. Gradient söndürmə texnologiyası istilik və soyutma sürətlərinə dəqiq nəzarət edir, xaricdən içəriyə tədricən sərtlik paylanması yaradır - aşınma müqaviməti üçün yüksək səth sərtliyi, zərbəyə davamlılıq üçün yüksək nüvə möhkəmliyi. Bu, flanşa -70°C-də 89J-lik zərbə möhkəmliyini saxlamağa imkan verir.

● Bionik pətək quruluşu:Arı pətəklərinin altıbucaqlı həndəsəsindən ilham alan bu quruluş çəki artırmadan əyilmə sərtliyini əhəmiyyətli dərəcədə artırır. Sonlu elementlərin təhlili bu strukturun əyilmə gücünün eyni çəkidə olan möhkəm flanşdan 65% yüksək olduğunu təsdiqləyir.

● Daxili titan ərintisi möhkəmləndirici üzük:Ti-6Al-4V titan xəlitəli üzük, gərginlik konsentrasiyasına ən çox meylli olan flanş boynuna əvvəlcədən yerləşdirilib. Bu ərinti 1,250MPa qədər yüksək məhsuldarlığa və poladdan yalnız 60% sıxlığa malikdir. Üzük əsas materiala müdaxilə ilə bərkidilir, boyun plastik deformasiyasını effektiv şəkildə məhdudlaşdırır və DN300 flanşının partlama təzyiqini ənənəvi ≤15MPa-dan 42MPa-a qədər artırır.

İstehsal və Keyfiyyət Yoxlama Sistemi

Longanın daxili fabriki Longwan, Wenzhou şəhərində yerləşir. Tsingshan Holding Group-dan yüksək keyfiyyətli xammal tədarükündən istifadə edərək, öz döymə, istilik müalicəsi və emal imkanları ilə birlikdə tam istehsal zəncirini formalaşdırmışdır. Flanşdakı hər bir düz sürüşmə izlənilə bilən material sertifikatları, istilik müalicəsi əyri qeydləri, ölçülü yoxlama hesabatları və hidrostatik/pnevmatik sınaq hesabatları ilə gəlir.

Keyfiyyətə nəzarətin əsas məqamları:

1.Xammalın daxilolma yoxlaması: spektral analiz, mexaniki xüsusiyyət nümunəsi.
2.Prosesə nəzarət: istilik müalicəsi sobasının temperatur əyrilərinin real vaxt rejimində monitorinqi, gradient söndürmə prosesi parametrlərinin avtomatik qeydi.
3.Hazır məhsulun yoxlanışı: 100% ölçülü yoxlama, 10% maqnit hissəciklərinin yoxlanılması, partlama təzyiqi və ya dövri yorğunluq müddəti üçün toplu nümunə götürmə.
4.Üçüncü tərəfin şahidliyi: SGS, BV və ya digər agentliklər tərəfindən yerində şahid testi müştəri tələbi əsasında təşkil edilə bilər.

Beynəlxalq alıcılar sifariş nömrəsindən istifadə edərək, istehsalın gedişatını yoxlaya və onlayn məlumatları sınaqdan keçirə bilərlər.

Qlobal Layihə Tətbiqləri

● Yaxın Şərq şist qaz yatağının parçalanması stansiyası:120 dəst DN300 Class 1500 flanş üzərində düz sürüşmə istifadə edilmişdir. 18 aylıq davamlı əməliyyatdan sonra heç bir möhür sızması baş vermədi və texniki xidmət tezliyi sıfır idi.
● Cənubi Çin dənizi dərin dəniz qazma platforması:Suyun dərinliyi 2800 metr. Flanş, partlamanın qarşısını alan yığını birləşdirmək üçün istifadə edilmişdir. 30 aylıq korroziya yoxlamasından sonra, sızdırmazlıq səthi heç bir açıq zədə göstərmədi və ölçülmüş korroziya dərəcəsi 0,028 mm/il idi.
● Rusiya Arktika təbii qaz kəməri:Ətraf mühitin temperaturu -55°C, təsir sınaq dəyəri 82J, layihənin dizayn tələblərinə cavab verir. 500-dən çox parça tədarük olunub.

Tez-tez verilən suallar

S: Hansı təzyiq dərəcələri üçün uyğundur?
A: Flanşdakı bu düz sürüşmə Sinif 150-dən Sinif 1500-ə qədər təzyiq dərəcələri üçün uyğundur. Ölçülmüş məlumatlar göstərir ki, DN300 ölçüsü 42MPa partlama təzyiqində əla performans göstərir və milli standart tələbləri xeyli üstələyir. O, xüsusilə şist qazını sındıran nasoslar, dərin dəniz qazma platformaları, ultra yüksək təzyiqli təbii qaz ötürmə boru kəmərləri və qütb mühitləri kimi ultra yüksək təzyiq və sərt şərtlər üçün uyğundur.

S: Bunun qaynaq boyun flanşı ilə əsas fərqi nədir?
A: Slip-on flanş, nisbətən rahat quraşdırma tələbləri ilə boruyu birləşdirmək üçün iki qaynaq qaynağından istifadə edir (biri arxada və biri dəlik içərisində). Qaynaq boyun flanşı daha ciddi hizalanma tələb edən tək tam nüfuzlu qaynaq qaynağından istifadə edir. Bununla belə, Longan-ın sürüşmə flanş məhsulunda, bionik pətək strukturunun dizaynı və quraşdırılmış titan ərintisi gücləndirici halqası sayəsində təzyiq daşıyıcı performansı ənənəvi qaynaq boyun flanşlarından heç də az deyil.

S: Aşağı temperaturlu mühitlərdə necə işləyir?
A: -70°C ultra aşağı temperatur şəraitində məhsulun Charpy təsir enerjisi ≥34J milli standart tələbindən çox yüksək olan 89J-ə çatır. Bu, qütb boru kəməri mühəndisliyi və aşağı temperaturlu təbii qaz nəqli sistemləri üçün uyğun olan qradient söndürülmüş yüksək karbonlu polad materialın əla aşağı temperaturda möhkəmliyi sayəsindədir.

S: Longan-ın təchizat gücü və fərdiləşdirmə seçimləri hansılardır?
A: Longan, ölçülərin fərdiləşdirilməsini, şəxsi etiketləməni və toplu istehsalı dəstəkləyən daxili fabrikə və tam istehsal sisteminə malikdir. Xammalın seçilməsindən hazır məhsulun yoxlanılmasına qədər ciddi keyfiyyət idarəetməsi həyata keçirilir. Beynəlxalq alıcılar pulsuz nümunələr əldə etmək üçün tələblər göndərə bilərlər. Şirkət Wenzhou şəhəri, Zhejiang əyaləti, Longwan rayonu, Wenzhou şəhəri, Yongxing Street, No. 620 Mingzhu Road-da yerləşir və tam istehsal və təchizat sistemi yaratmaq üçün Wenzhou-nun coğrafi üstünlüklərindən və Tsingshan Holding Group-un xammal təchizatından istifadə edir.

S: Faktiki performansı necə yoxlamaq olar?
A: Longan müştəriləri və ya üçüncü tərəf təftiş agentliklərini zavodda performans testlərinin şahidi olmaq üçün salamlayır. Fabrik 3000 tonluq təzyiq sınağı aparatı, tsiklik yorğunluq test stendləri, -80°C aşağı temperaturda zərbə sınağı cihazı və dərin dənizdə yüksək təzyiqli korroziya simulyasiya kamerası ilə təchiz edilmişdir. Müştərilər nümunələr üzərində partlayış təzyiq testləri, dövri yorğunluq testləri və ya ekstremal mühit testləri tələb edə bilər; test hesabatları CNAS keyfiyyətlərinə malik daxili laboratoriya tərəfindən verilir.
