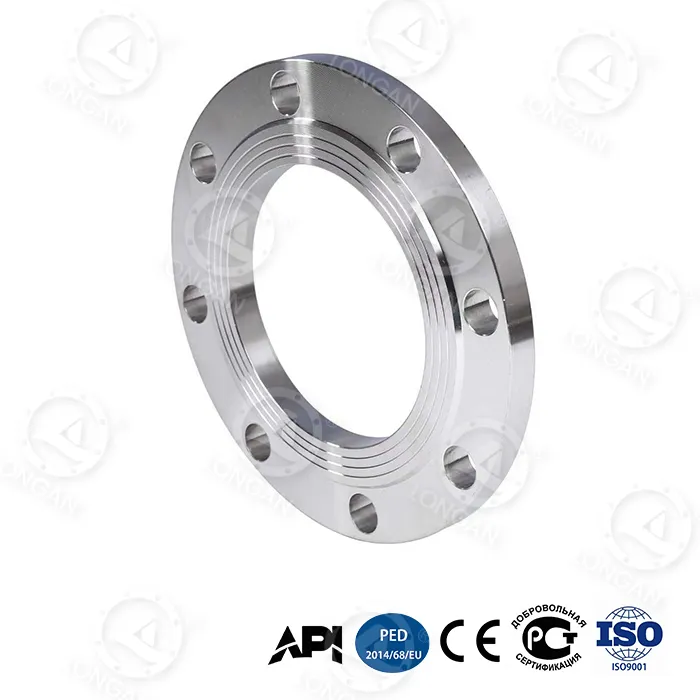

düz qaldırılmış üz flanşı

Boru kəmərinin təkmilləşdirilməsi və ya qarışıq flanş sistemlərində conta uyğunsuzluğundan narahat olmayın. Longan-ın düz qaldırılmış üz flanşı tam üzlü xarici halqa ilə bir az qaldırılmış mərkəzi sızdırmazlıq zonasını birləşdirir - beləliklə, boru kəmərlərini dəyişdirmədən FF və ya RF contalarından istifadə edə bilərsiniz. Longanın öz Wenzhou müəssisəsində ciddi keyfiyyət nəzarəti altında istehsal edilən bu flanş, DN300-də 42MPa partlama təzyiqinə (milli standartdan 280% yuxarı) və adi flanşlara nisbətən 65% daha yüksək əyilmə müqavimətinə nail olmaq üçün gradient söndürülmüş yüksək karbonlu poladdan və bionik pətək nüvəsindən istifadə edir. API 6A PSL 3G sertifikatına malikdir.

Məhsulun əsas məqamları

● Hibrid sızdırmazlıq üz dizaynı:Bu, düz qaldırılmış üz flanşının ən fərqli xüsusiyyətidir. Sızdırmazlıq üzünün mərkəzi sahəsi bir qədər qaldırılmışdır (RF-yə bənzəyir), lakin xarici sahə bolt dəliklərinə qədər uzanır (FF-yə bənzər). Üstünlüklərə aşağıdakılar daxildir:1.Daha sürətli quraşdırma üçün avtomatik contaların mərkəzləşdirilməsi;2.Ənənəvi RF-nin kənar həddindən artıq yüklənməsinin qarşısını alan daha vahid sızdırmazlıq əlaqə gərginliyinin paylanması;3.Həm tam üzlük, həm də qaldırılmış üz contaları ilə uyğun gəlir və yerində çevik dəyişdirmə təmin edir.

● əyilmə gücündə 65% artım:Bionik pətək strukturu flanşı daha yüngül və sərt edir, xüsusilə boru kəmərinin əyilmə anlarına tab gətirmək üçün uyğundur.

● Ultra yüksək təzyiqli rulman:DN300 42MPa partlama təzyiqi ənənəvi flanşlardan (≤15MPa) 2,8 dəfə çoxdur. 35MPa-da 20.000 dövrəlik tsiklik yorğunluq müddəti sənaye standartlarını xeyli üstələyir.

● Ekstremal ətraf mühitə dözümlülük:-70°C zərbə enerjisi 89J, 5000m dərin dəniz korroziya dərəcəsi 0,03mm/il, 120m/s qum və toz aşınması ≤8μm.

● Ağıllı təhlükəsizlik:Nano-zirkoniya aşınma göstəricisi təbəqəsi (qalınlıq <0,1 mm olduqda rəng dəyişikliyi xəbərdarlığı) + ikiqat konusvari bolt dəliyi (öncədən yükləmə zəifləməsi ≤5%).

Məhsul Prosesləri

● Sızdırmazlıq üzünün emal edilməsi:ASME B16.5 standart RF ölçülərinə (Sinif 150~1500 üçün 1,6 mm-dən 6,4 mm-ə qədər) uyğun olaraq qaldırılmış hündürlüklə CNC dəqiq tornalama istifadə olunur, lakin qaldırılmış kök rəvan şəkildə bütün flanş üzünə keçir. Səthin pürüzlülüyü Ra ≤3.2μm conta ilə yaxşı təması təmin edir.

● Qradient söndürmə:Yüksək karbonlu polad, səth sərtliyi 45-50 HRC və nüvənin möhkəmliyi ≥30J (-70°C-də) olan dərəcəli struktur yaratmaq üçün idarə olunan soyumağa məruz qalır.

● Pətək quruluşu:Flanş gövdəsinin içərisində sonlu elementlərin təhlili ilə optimallaşdırılmış bionik altıbucaqlı şəbəkə eyni çəkidə 65% daha yüksək sərtlik təmin edir.

● Titan ərintisi möhkəmləndirici üzük:Ti-6Al-4V halqası (vermə gücü 1250MPa) yüksək təzyiq altında boyun genişlənməsinin qarşısını alan müdaxilə uyğunluğu ilə boyuna quraşdırılmışdır.

● Keyfiyyətə nəzarət:100% ölçülü yoxlama, 10% maqnit hissəcik sınağı, hər partiya üçün təsadüfi partlama testi. İzlənə bilən material sertifikatları və istilik müalicəsi əyriləri təmin edilir.

İstifadə Ssenariləri

Düz qaldırılmış üz flanşının hibrid sızdırmazlıq üz dizaynı onu aşağıdakı ssenarilər üçün xüsusilə uyğun edir:

Ssenari	Ənənəvi flanşlarla ağrı nöqtəsi	Bu məhsulla həll
Köhnə boru kəmərinin yenidən qurulması	Orijinal sistem FF və RF flanşlarını qarışdıra bilər, contalar bir-birini əvəz edə bilməz	Hibrid sızdırmazlıq üzü hər iki conta növünə uyğundur, boru kəmərinin dəyişdirilməsinə ehtiyac yoxdur
Yüksək təzyiqli qaz mühiti	RF flanş contaları təzyiq pulsasiyası altında çıxa bilər	Xarici düz sahə, contaların sürüşməsinin qarşısını alaraq əlavə dəstək verir
Böyük diametrli aşağı təzyiqli boru kəmərləri	FF flanşları tam ölçülü contalar, yüksək qiymət tələb edir	Qaldırılmış hissə standart RF contalarından istifadə etməyə imkan verir, ehtiyat hissələri inventarını azaldır
Dərin dəniz / qütb mühitləri	Termal dövriyyədən sonra tək sızdırmazlıq üzü sızır	İki zonalı sızdırmazlıq (qaldırılmış + düz) lazımsız sızdırmazlıq yollarını təmin edir

Xüsusi tətbiq sahələrinə aşağıdakılar daxildir:

● Şist qazını sındıran nasosun çıxış boru kəmərləri(35-70MPa pulsasiya təzyiqi)
● Dərin dəniz qazma platforması quyu ağzının birləşmələri(5000 m suyun dərinliyi)
● LNG qəbul edən terminallar(-70°C aşağı temperatur)
● Dənizdə Milad ağacının turşu mühiti boru kəmərləri(H₂S/CO₂)

Satışdan sonrakı xidmət

● Pulsuz nümunələr:Beynəlxalq alıcılar quraşdırma sınağı və möhürlənmənin yoxlanılması üçün bir pulsuz nümunə (nümunə haqqı geri qaytarıla bilər, yük yığımı) üçün müraciət edə bilərlər.

● Quraşdırma təlimatı:Müxtəlif conta materialları (qrafit, spiral yara, PTFE) üçün fırlanma momenti dəyərləri də daxil olmaqla Çin/İngilis quraşdırma təlimatları təqdim olunur. Uzaqdan video təlimatı mövcuddur.

● Texniki konsaltinq:Mühəndislik qrupu seçim və conta uyğunluğu suallarına 4 saat ərzində cavab verir.

● Keyfiyyətin izlənməsi:Hər flanşın özünəməxsus identifikatoru var və test hesabatları rəsmi internet saytında yoxlanıla bilər.

● Zəmanət:18 ay, istehsal qüsurları üçün pulsuz əvəz.

● Üçüncü tərəf testi:SGS/BV-nin yerində şahidi olan təzyiq sınağı tələb əsasında təşkil edilə bilər.

Niyə Longan seçin

1. Unikal sızdırmazlıq üz dizaynı:Bazardakı flanşların əksəriyyəti ya təmiz FF və ya təmiz RF-dir. Bizim düz qaldırılmış üz flanşı, conta növünü dəyişdirmədən həm FF-nin gərginlik vahidliyini, həm də RF-nin sızdırmazlıq etibarlılığını əldə etməyə imkan verir. Xüsusilə orijinal boru kəmərinin FF və ya RF ola biləcəyi yenidənqurma layihələri üçün uyğundur – bu məhsul hər ikisi ilə uyğun gəlir.

2. Tam həyat dövrü xərc üstünlüyü:30 illik ümumi dəyəri $18,500 olan ənənəvi flanşlarla müqayisədə 66% qənaət etməklə cəmi 6,200 dollardır. Tək dəyişdirmə vaxtı 2,5 saat (ənənəvi 8 saat), illik texniki xidmət tezliyi 0,7 dəfə (ənənəvi 3,2 dəfə).

3. Tam sertifikatlaşdırma:API 6A PSL 3G, H₂S və CO₂ qaz mühiti ilə ultra yüksək təzyiq ssenariləri üçün uyğundur.

4. Təsdiq edilə bilən real məlumatlar:Bütün performans göstəriciləri müştərinin yerində sınaqdan keçirilməsi üçün mövcuddur. Pulsuz nümunələr verilir.

5. Sürətli cavab:Standart məhsullar 3 gün ərzində, xüsusi məhsullar 15-30 gün ərzində göndərilir.

Xülasə: Longanın düz qaldırılmış üz flanşı, hibrid sızdırmazlıq üz dizaynı ilə, conta uyğunluğu, gərginlik paylanması və yüksək təzyiq sızdırmazlığında ənənəvi flanşların ağrı nöqtələrini həll edir. Bionik pətək quruluşu, gradient söndürmə və titan ərintisi gücləndirici halqa ilə birlikdə onun əyilmə gücü, partlama təzyiqi və yorğunluq müddəti çox yaxşılaşdırılır. API 6A PSL 3G sertifikatı və 30 illik tam həyat dövrü dəyərinin 66% azalması onu şist qazı, dərin dəniz mühəndisliyi və mürəkkəb boru kəmərləri sistemləri üçün ideal seçim edir. Pulsuz nümunələr və peşəkar sızdırmazlıq həlləri əldə etmək üçün tələblərinizi göndərin.

Tez-tez verilən suallar

S: Düz qaldırılmış üz flanşı mövcud RF flanşını əvəz edə bilərmi?
A: Bəli. Təzyiq dərəcəsi və ölçü uyğunlaşdıqca, o, birbaşa RF flanşını əvəz edə bilər və orijinal RF contasından istifadə etməyə davam edə bilər. Əgər cütləşmə flanşı FF-dirsə, tam üzlük conta tələb olunur, lakin bu məhsulun düz sahəsi tam uyğun olmaq üçün kifayət qədər böyükdür.

S: Bu hibrid sızdırmazlıq üzü xüsusi contalar tələb edirmi?
A: Xeyr. Siz standart ASME B16.21 RF contalarından (məsələn, daxili halqalı spiral yara) və ya FF contalarından (tam üzlü qrafit contalar) istifadə etməyə davam edə bilərsiniz. Testlərimiz göstərir ki, bu flanşdakı hər iki conta növünün sızdırmazlıq göstəriciləri ənənəvi tək sızdırmazlıq üzlərindən üstündür.

S: Boltlar 35MPa pulsasiya təzyiqi altında boşalacaqmı?
A: Bu məhsul ikiqat konik bolt deliklərindən istifadə edir. 35MPa dalğalanma altında, önyükləmə zəifləməsi ≤5%, ənənəvi yuvarlaq deliklərdə isə ≥20% zəifləmə var. Üç addımlı bir çarpaz modeldə hidravlik tork açarını istifadə etmək tövsiyə olunur. Torkun hesablanması cədvəlini təqdim edə bilərik.

S: Paslanmayan polad kimi müxtəlif materiallar təmin edilə bilərmi?
A: Bəli. Bu məhsul üçün standart material qradiyent söndürülmüş yüksək karbonlu poladdır, lakin 316L, dupleks paslanmayan polad və s. də tələb əsasında təmin edilə bilər. Eyni pətək quruluşu və titan ərintisi gücləndirici üzük paslanmayan polad üçün də tətbiq olunur.

S: İddia etdiyiniz 42MPa partlayış təzyiqini necə yoxlaya bilərik?
A: Müştəriləri fabrikimizdə partlama testlərinin şahidi olmaq üçün salamlayırıq. Adi ehtiyat məhsulları hər rüb təsadüfi nümunələr götürür və test hesabatları vebsaytımızda saxlanılır. Siz həmçinin nümunəniz üzrə ayrıca test tələb edə bilərsiniz; Xərc bizim tərəfimizdən ödənilir (nümunə geri qaytarılmalıdır).
