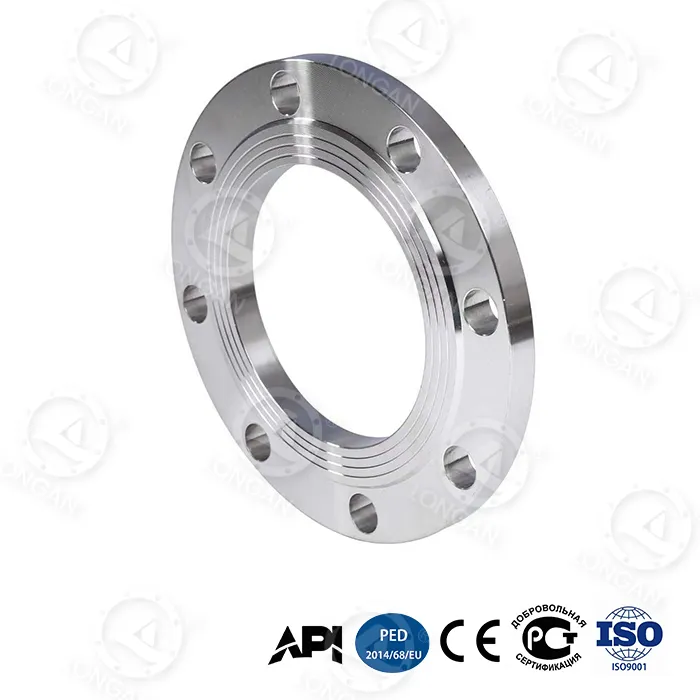

düz flanş asme b16.5

Bizim düz flanş asme b16.5, aparıcı Çin istehsalçısı və qlobal təchizatçı olan Longan tərəfindən peşəkar şəkildə istehsal olunur. Bütün istehsal fəaliyyətləri ASME B16.5 qaydalarına tam uyğundur. Biz sabit keyfiyyət və davamlı etibarlılıq təmin edərək, xammalın yoxlanılması və hazır məhsulun sınağı üzrə ciddi keyfiyyət protokollarını saxlayırıq. Bionik pətək strukturunu qradientlə söndürülmüş yüksək karbonlu poladla birləşdirən bu düz üz flanşı ənənəvi flanşlarla müqayisədə əyilmə müqavimətini 65% artırır. DN300 versiyası GB/T 1048-i 280% üstələyərək 42 MPa partlayış təzyiqi təmin edir və API 6A PSL 3G sertifikatına malikdir.

Əsas Məhsul Üstünlükləri

Adi ASME B16.5 flanşları ilə müqayisədə, Longan-ın düz flanş asme b16.5 aşağıdakı əsas üstünlüklərə malikdir:

● Bükülmə gücü 65% artdı:Bionik pətək strukturu eyni çəkidə yükdaşıma qabiliyyətini əhəmiyyətli dərəcədə artıraraq daha yüksək bölmə modulu təmin edir.

● Təzyiq daşıyıcısında son nailiyyət:Əsas texnologiya flanş boynunda quraşdırılmış titan ərintisi olan möhkəmləndirici halqada yerləşir və 1250MPa tutma gücünə malikdir. Ölçülmüş məlumatlar aşağıdakılardır:
1. Siklik yorğunluq müddəti:Ənənəvi flanş 25MPa-da 5.000 dövrə, Longan-ın məhsulu isə 35MPa-da 20.000 dövrə dözə bilir, dövriyyənin ömrünü 300% artırır.
2. Eksenel deformasiya (35MPa):Ənənəvi flanş deformasiyası 1,8 mm, Longan məhsulu isə cəmi 0,6 mm, 67% azalmadır.
3. Partlayış təzyiqi (DN300):Longan məhsulu 42MPa-a çatır, ənənəvi flanş isə ≤15MPa, 180% təkmildir.

● Yükdənkənar möhürləmə etibarlılığı:15°-lik boru kəmərinin uyğunsuzluğu ilə ekssentrik yük şəraitində, sızdırmazlığın sızma dərəcəsi ≤10⁻⁵ mbar·L/s təşkil edir (ənənəvi flanş >10⁻³). Flanşın arxasındakı radial möhkəmləndirici qabırğa dizaynı yerli gərginliyin konsentrasiyasını 48% azaldır və bionik pətək strukturu əyilmə deformasiyasına müqavimət göstərir. ISO 10816-3 standartı 50-200Hz tezlik diapazonunda vibrasiya testində amplituda zəifləmə dərəcəsi 92%-ə çatır.

● Ağıllı xəbərdarlıq və boşalma əleyhinə:Sızdırmazlıq səthi qalınlığı 0,1 mm-dən az olduqda rəngini nəzərəçarpacaq dərəcədə dəyişən nano-sirkoniya aşınma göstəricisi təbəqəsi ilə quraşdırılmışdır. Qoşa konusvari bolt çuxurunun dizaynı ≤5%-ə (ənənəvi quruluş ≥20%) 35MPa təzyiq dəyişməsi altında əvvəlcədən yüklənmənin zəifləməsinə nəzarət edir.

● Ekstremal ətraf mühitə uyğunlaşma:-70°C 89J-nin təsiri, 5000 metr dərin dəniz korroziyası 0,03mm/il, qum və toz aşınması ≤8μm.

Niyə Bizi Seçin

Longan-ın düz flanş asme b16.5 seçərək aşağıdakı əvəzolunmaz dəyərləri əldə edəcəksiniz:

1. Fabrikdən birbaşa satış, xərclərə nəzarət:Longanın daxili fabriki xammaldan hazır məhsula qədər bütün prosesə vasitəçi qiymətləri olmadan nəzarət edir. 30 illik ümumi həyat dövrü dəyəri ənənəvi flanşlarla müqayisədə 66% azalıb (18,500 dollardan 6,200 dollara).

2. Beynəlxalq nüfuzlu sertifikatlaşdırma:O, şist qazı və dərin dəniz qazmalarında ultra yüksək təzyiqli qaz mühitinin ciddi tələblərinə cavab verən API 6A PSL 3G sertifikatından keçmişdir.

3. Fərdiləşdirmə xidmətləri:Qeyri-standart ölçülər, xüsusi təzyiq dərəcələri, özəl etiketləmə, çevik minimum sifariş miqdarı ilə dəstək - bir parça minimum sifariş.

4. Sürətli çatdırılma və satış sonrası:Stokda olan standart ölçülü məhsullar 3 iş günü ərzində göndərilir; xüsusi məhsullar 15-30 gün istehsal müddəti var. Pulsuz nümunələr (nümunə haqqı geri qaytarıla bilər) və üçüncü tərəfin şahidi sınaq xidmətləri təqdim olunur.

5. Real məlumat təsdiqi:Bütün performans məlumatları (42MPa, 89J, 0.03mm/il və s.) zavod sınaqlarından əldə edilir və müştərilər yerində sınaqların şahidi ola bilərlər.

6. Layihənin qlobal yoxlanışı:Məhsul Yaxın Şərq şist qaz yataqları, Cənubi Çin dənizinin dərin dəniz platformaları və Rusiyanın Arktika boru kəmərləri kimi layihələrdə uzunmüddətli və stabil işləyir.

Məhsulun Əsas Performans Göstəricilərinə Uyğunluq Cədvəli

Performans göstəricisi	Test şərtləri/standart	Ölçülmüş dəyər	Uyğunluq vəziyyəti
Partlayış təzyiqi (DN300)	Hidrostatik partlayış	42MPa	Milli standartı üstələyir ≤15MPa, uyğundur
Siklik yorğunluq ömrü	35MPa təzyiq dövrü	20.000 dövrə	Ənənəvi flanşı üstələyir (5000 dövr @25MPa)
Eksenel deformasiya	35MPa təzyiq altında	0,6 mm	Ənənəvi flanş 1,8 mm-dən daha yaxşıdır
Sızdırmazlıq sızma dərəcəsi	15° yanlış hizalanma vəziyyəti	≤10⁻⁵ mbar·L/s	Ənənəvi >10⁻³-dən daha yaxşıdır
Amplituda zəifləmə dərəcəsi	50-200Hz, ISO 10816-3	92%	Effektiv vibrasiya boğulması
Əvvəlcədən yükləmə zəifləməsi	35MPa təzyiq dəyişməsi	≤5%	Ənənəvidən daha yaxşı ≥20%
Aşağı temperaturda təsir sərtliyi	-70°C, GB/T 229-2020	89J	Milli standartı ≥34J üstələyir
Dərin dəniz korroziya dərəcəsi	5000m, 30 illik ekvivalent, ASTM G111-97	0,03 mm/il	Dərin dəniz mühəndisliyi tələblərinə cavab verir
Qum və tozun aşınma dərinliyi	120m/s, 10.000h, ISO 5890:2012	≤8μm	Səhra/dəniz platforması tələblərinə cavab verir

Məhsulun Tətbiq Ssenariləri

ASME B16.5 standart sisteminə əsaslanan Longan'ın düz flanş asme b16.5 aşağıdakı sənaye sahələrində geniş istifadə edilə bilər:

● Şist qazı sındıran nasos sistemi:Şiddətli təzyiq pulsasiyası ilə iş təzyiqi 35-70MPa. Məhsulun dövri yorğunluq müddəti 20.000 dövrə (35MPa-da) və sızma dərəcəsi ≤10⁻⁵ olmaqla quyu sahələrində minlərlə təzyiq dövrünün təhlükəsizlik tələblərinə cavab verir.

● Dərin dəniz neft və qaz qazma və hasilat platformaları:5000m suyun dərinliyində xarici hidrostatik təzyiq daxili neft və qaz təzyiqi ilə təxminən 50MPa təşkil edir. 0,03 mm/il olan 30 illik ekvivalent korroziya dərəcəsi, bütün həyat dövrü ərzində dəyişdirmə tələb olunmur.

● Polar LNG ötürmə boru kəmərləri:Ətraf mühitin temperaturu -70°C-ə qədər, məhsulun təsirə davamlılığı 89J, Arktika mühəndisliyi standartını (≥27J) çox üstələyir, aşağı temperaturda kövrək qırılma riskini təmin edir.

● Dəniz neft yatağının Milad ağacı və partlamadan qoruyucu yığını:API 6A PSL 3G sertifikatına malikdir, qaz mühiti ilə ultra yüksək təzyiq ssenariləri üçün uyğundur, sızdırmazlıq etibarlılığı BOP nəzarət xətləri üçün API 16A-nın minimum sızma tələblərinə cavab verir.

● Ultra yüksək təzyiqli kimyəvi reaktor birləşmələri:1500-cü sinif təzyiq dərəcəsində olan boru sistemləri üçün uyğundur, flanş boyunda quraşdırılmış titan ərintisi möhkəmləndirici halqa əlavə təhlükəsizlik marjası təmin edir.

Ekstremal Ətraf Mühitin Təsdiqi

Ətraf mühitin vəziyyəti	Ölçülmüş məlumatlar	Test standartı
Aşağı temperatur təsiri (-70°C)	89J (milli standart ≥34J)	GB/T 229-2020
Dərin dəniz korroziyası (5000 m)	0,03 mm/il (30 illik ekvivalent)	ASTM G111-97
Qum və toz aşınması (120m/s)	≤8μm (10.000 saat)	ISO 5890:2012

Bu məlumatlar göstərir ki, məhsul qütb boru kəmərlərində (-70°C), dərin dəniz mühəndisliyində (5000 m suyun dərinliyi) və yüksək sürətli qum yüklü səhra mühitlərində uzun müddət stabil işləyə bilər.

Proses İnnovasiyası və Keyfiyyət Təminatı

Longan yüksək məhsul performansını təmin etmək üçün aşağıdakı üç proses innovasiyasını qəbul edir:

● Qradient söndürülmüş yüksək karbonlu polad:Qızdırma və soyutma sürətlərinə dəqiq nəzarət etməklə, ənənəvi tam söndürmə zamanı çatlama riskindən qaçaraq yüksək sərtlikli səthdən yüksək möhkəmlikli nüvəyə qədər tədricən sərtliyin paylanması formalaşır.

● Bionik pətək quruluşu:Sonlu elementlərin təhlili əyilmə gücünün eyni çəkidə olan bərk flanşdan 65% yüksək olduğunu təsdiqləyir.

● Daxili titan ərintisi möhkəmləndirici üzük:Ti-6Al-4V halqası 1,250MPa səmərə və sıxlığı yalnız 60% poladdır.

Keyfiyyətə nəzarətin əsas məqamları:

1.Xammalın daxilolma yoxlanışı: spektral analiz, mexaniki mülkiyyət nümunəsi, Tsingshan Holding Group-dan xammal.
2.Prosesə nəzarət: istilik müalicəsi sobasının temperatur əyrilərinin real vaxt rejimində monitorinqi, gradient söndürmə parametrlərinin avtomatik qeydi.
3.Hazır məhsulun yoxlanılması: 100% ölçülü yoxlama, 10% maqnit hissəciklərinin yoxlanılması, partlama təzyiqi üçün partiya nümunəsi.
4.Üçüncü tərəfin şahidliyi: SGS, BV və ya digər agentliklər tərəfindən yerində şahid testi sorğu əsasında təşkil edilə bilər.

Hər bir düz flanş asme b16.5 izlənilə bilən material sertifikatları, istilik müalicəsi əyri qeydləri, ölçülü yoxlama hesabatları və hidrostatik/pnevmatik sınaq hesabatları ilə gəlir. Beynəlxalq alıcılar sifariş nömrəsindən istifadə edərək, istehsalın gedişatını yoxlaya və onlayn məlumatları sınaqdan keçirə bilərlər.

Tez-tez verilən suallar

S: Bunun adi ASME B16.5 flanşı ilə fərqi nədir?
A: Hər ikisi ASME B16.5 standartının ölçü tələblərinə əməl edir; fərq möhürləyici üz tipindədir. Adi ASME B16.5 flanşları əsasən qaldırılmış üz (RF) dizaynından, düz flanş isə tam üzlü (FF) dizayndan istifadə edir. Tam üzlü flanşın sızdırmazlıq səthi bolt dəliyinin kənarlarına qədər uzanan tamamilə düzdür və tam üzlü conta ilə istifadə edilməlidir. Longan məhsulu bu əsasda üç əsas texnologiya əlavə edir: bionik pətək quruluşu, gradient söndürmə və quraşdırılmış titan ərintisi gücləndirici üzük.

S: Hansı təzyiq dərəcələri üçün uyğundur?
A: ASME B16.5 standartına uyğun olaraq, bu məhsul Sinif 150-dən Sinif 1500-ə qədər təzyiq göstəricilərini əhatə edir. Faktiki tətbiq göstərir ki, DN300 ölçüsü eyni ölçülü flanş üçün ASME B16.5 standart tələblərini çox üstələyən 42MPa partlayış təzyiqinə nail olur. O, xüsusilə şist qazını sındıran nasoslar və dərin dəniz qazma platformaları kimi ultra yüksək təzyiq ssenariləri üçün uyğundur.

S: Dəniz platforması tətbiqlərində korroziyaya qarşı müqavimət necədir?
A: 5000 m dərinlikdə dəniz mühitini simulyasiya edən ASTM G111-97 standart testində 30 illik ekvivalent korroziya dərəcəsi cəmi 0,03 mm/il təşkil edir. Qradient söndürülmüş yüksək karbonlu polad material bionik pətək strukturu ilə birlikdə dərin dənizdə yüksək duzlu dumanlı, yüksək təzyiqli mühitlərdə yaxşı korroziyaya davamlılığı saxlayır.

S: Longan məhsulun keyfiyyətini necə təmin edir?
A: Longanın daxili fabriki var və xammalın seçimindən hazır məhsulun yoxlanılmasına qədər tam proses keyfiyyətinin idarə edilməsini həyata keçirir. API 6A PSL 3G sertifikatından keçib. Şirkət tam istehsal və keyfiyyət yoxlama sistemi yaratmaq üçün Tsingshan Holding Group-un sabit xammal təchizatından və özünün güclü döymə və emal imkanlarından istifadə edərək, Wenzhou ştatının Longvan şəhərində yerləşir. Beynəlxalq alıcılar yoxlama üçün pulsuz nümunələr əldə etmək üçün tələblər göndərə bilərlər.

S: Pulsuz nümunələr təqdim edilə bilərmi?
A: Bəli, beynəlxalq alıcılar pulsuz nümunələr əldə etmək üçün satış qrupuna texniki tələblər göndərə bilərlər (nümunə haqqı qaytarılır, yük alıcı tərəfindən ödənilir). İlk dəfə əməkdaşlıq edən müştərilər üçün Longan, daşınma təşkil etməzdən əvvəl məhsul performansının tələblərə cavab verdiyini yoxlamaq üçün test xidmətlərinin şahidi olan üçüncü tərəf təftiş agentliyi təqdim edir.

Xülasə:Longan'ın düz flanşlı asme b16.5 ASME B16.5 beynəlxalq standartına ciddi şəkildə əməl edir, eyni zamanda +65% əyilmə gücü, 42MPa partlama təzyiqi, 20.000 dövr yorğunluq müddəti, ≤10⁻⁵ məsrəflər və ümumi istifadə müddətində 66% azalma ilə hərtərəfli irəliləyişlərə nail olur. əsas texnologiyalar: bionik pətək quruluşu, gradient söndürmə prosesi və daxili titan ərintisi gücləndirici üzük. API 6A PSL 3G sertifikatı və ekstremal ətraf mühitin yoxlanılması məlumatları onu şist qazının çıxarılması, dərin dəniz qazması və ultra yüksək təzyiqli boru kəməri sistemləri üçün ideal flanş seçimi edir. Pulsuz nümunələr və peşəkar kotirovkalar əldə etmək üçün tələblərinizi göndərin.
