Rolunu başa düşməkFlanşSənaye tətbiqlərində: hərtərəfli bələdçi

Boru kəmər sisteminin vacib bir hissəsi olaraq, flanşlar borular, klapanlar, nasoslar və digər avadanlıqları birləşdirməkdə həyati bir rol oynayır. Məhsullar neft və qaz, kimyəvi və ya su təmizləyici qurğularda və bu yerlərdə istifadə olunur.

A nədirFlanş?

Flanşlar boruları, fitinqlər və ya maşınları bağlamaq üçün istifadə olunan flanşlar və ya silsilələrdir. Flanşlar asanlıqla montaj, sökülmə və yoxlama üçün güclü bir əlaqə yaratmaq üçün bolt və ya qaynaqlanır. Flanşlar müxtəlif təzyiqlərə, temperatur və ekoloji şəraitə tab gətirmək üçün müxtəlif formalar və ölçülərdə olur. Standartlaşdırıcı bağlantılar tərəfindən, Flanges sistemlər arasında qarşılıqlı əlaqəni təşviq edir, bununla da iş vaxtı və texniki xidmət xərclərini azaldır.

Flanşların əsas parametrləri

Ölçüsü: Nominal boru ölçüsünə (NPS) və ya diametrə aiddir, bu da bağlı komponentlərə uyğun olmalıdır.

Təzyiq reytinqi: Flanşın ANSI / ASME (məsələn, Sinif 150, Sinif 300, Sinif 300, Sinif 600) kimi standartlara uyğun olaraq təsnif edilə biləcəyi maksimum təzyiq göstərir.

Materiallar: Adətən istifadə olunan materiallara karbon polad, paslanmayan polad, yüngül polad, yüngül polad və ya mis və ya mis kimi əlvan metalları, korroziya müqaviməti və gücü üçün seçilmiş qara rəngli metallardan ibarətdir.

Üz növləri: Bunlara düz üzlər (FF), böyüdülmüş üzlər (RF) və ring birləşmələri (RTJ) və sızdırmazlıq səmərəliliyinə təsir göstərir.

Bolt Hole Layout: hizalanma və bərkitmə üçün vacib olan bolt çuxurlarının sayı və diametri.

Standartlar: ANSI, Asme, DIN və ya JİS kimi beynəlxalq standartlara uyğunluq uyğunluğu və təhlükəsizliyi təmin edir.

Ətraflı məhsul parametrləri cədvəli

Flanşların növləri

Flanşlar dizayn və tətbiqi əsasında təsnif edilir. Budur ən çox yayılmış növlər:

• Qaynaq Boyun Flanşası:Yüksək stresli tətbiqlər üçün uzun bir lentli bir hub, yüksək təzyiqli sistemlər üçün idealdır.
• Sürüşən flanş:Aşağı təzyiqli mühit üçün uyğun olan boru və qaynaq üzərində sürüşərək quraşdırmaq asandır.
• Kor flanş:Gələcək genişlənmə və ya yoxlamaya imkan verən bir boru sisteminin sonunu möhürləmək üçün istifadə olunur.

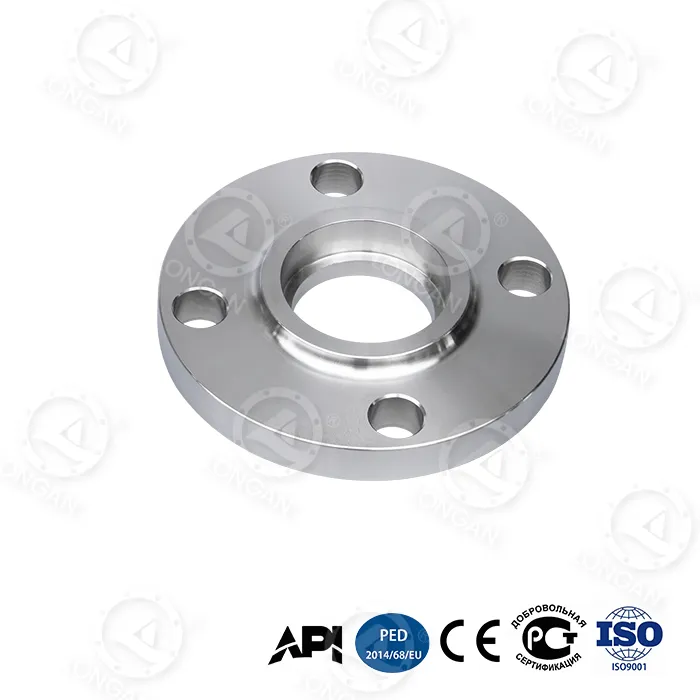

• Socket Weld Flange:Kiçik işləyən boru kəmərlərində istifadə olunan hamar axın və yüksək güc təmin edir.
• Yivli flanş:Qaynaqsız borulara vidalanmış, təhlükəli olmayan və ya aşağı təzyiqli sistemlər üçün idealdır.
• Lap Birgə Flanş:Tez-tez sökülməni tələb edən sistemlər üçün mükəmməl bir uyğunlaşma üçün bir kobud ucu olan cütlər.
