Rolunu başa düşməkFlanşSənaye tətbiqlərində: hərtərəfli bələdçi

Boru kəmər sisteminin vacib bir hissəsi olaraq, flanşlar borular, klapanlar, nasoslar və digər avadanlıqları birləşdirməkdə həyati bir rol oynayır. Məhsullar neft və qaz, kimyəvi və ya su təmizləyici qurğularda və bu yerlərdə istifadə olunur.

A nədirFlanş?

Flanşlar boruları, fitinqlər və ya maşınları bağlamaq üçün istifadə olunan flanşlar və ya silsilələrdir. Flanşlar asanlıqla montaj, sökülmə və yoxlama üçün güclü bir əlaqə yaratmaq üçün bolt və ya qaynaqlanır. Flanşlar müxtəlif təzyiqlərə, temperatur və ekoloji şəraitə tab gətirmək üçün müxtəlif formalar və ölçülərdə olur. Standartlaşdırıcı bağlantılar tərəfindən, Flanges sistemlər arasında qarşılıqlı əlaqəni təşviq edir, bununla da iş vaxtı və texniki xidmət xərclərini azaldır.

Flanşların əsas parametrləri

Ölçüsü: Nominal boru ölçüsünə (NPS) və ya diametrə aiddir, bu da bağlı komponentlərə uyğun olmalıdır.

Təzyiq reytinqi: Flanşın ANSI / ASME (məsələn, Sinif 150, Sinif 300, Sinif 300, Sinif 600) kimi standartlara uyğun olaraq təsnif edilə biləcəyi maksimum təzyiq göstərir.

Materiallar: Adətən istifadə olunan materiallara karbon polad, paslanmayan polad, yüngül polad, yüngül polad və ya mis və ya mis kimi əlvan metalları, korroziya müqaviməti və gücü üçün seçilmiş qara rəngli metallardan ibarətdir.

Üz növləri: Bunlara düz üzlər (FF), böyüdülmüş üzlər (RF) və ring birləşmələri (RTJ) və sızdırmazlıq səmərəliliyinə təsir göstərir.

Bolt Hole Layout: hizalanma və bərkitmə üçün vacib olan bolt çuxurlarının sayı və diametri.

Standartlar: ANSI, Asme, DIN və ya JİS kimi beynəlxalq standartlara uyğunluq uyğunluğu və təhlükəsizliyi təmin edir.

Ətraflı məhsul parametrləri cədvəli

Parametr	Təsvir	Ümumi dəyərlər
Nominal ölçüsü	Boru bağlantısının diametri	1/2 "24" (və ya daha böyük)
Təzyiq sinfi	Maksimum təzyiq reytinqi	150, 300, 600, 900, 1500, 2500 sinif
Maddi dərəcəli	İstifadə olunan material növü	A105 (karbon polad), SS304 (paslanmayan polad), ərintisi 20
Üz növü	Gasket Sızması üçün səth dizaynı	Yetişmiş üz (RF), düz üz (FF), Ring tipli birgə (RTJ)
Bolt dairə diametrli	Bolt çuxur dairəsinin diametri	2 "sinif 150 üçün ölçüsü və sinfi (məsələn, 3.5" ilə dəyişir)
Standartlar	Rəhbər spesifikasiyalar	ANSI / ASME B16.5, DIN 2527, JIS B2220

Flanşların növləri

Flanşlar dizayn və tətbiqi əsasında təsnif edilir. Budur ən çox yayılmış növlər:

Qaynaq Boyun Flanşası:Yüksək stresli tətbiqlər üçün uzun bir lentli bir hub, yüksək təzyiqli sistemlər üçün idealdır.
Sürüşən flanş:Aşağı təzyiqli mühit üçün uyğun olan boru və qaynaq üzərində sürüşərək quraşdırmaq asandır.
Kor flanş:Gələcək genişlənmə və ya yoxlamaya imkan verən bir boru sisteminin sonunu möhürləmək üçün istifadə olunur.
Socket Weld Flange:Kiçik işləyən boru kəmərlərində istifadə olunan hamar axın və yüksək güc təmin edir.
Yivli flanş:Qaynaqsız borulara vidalanmış, təhlükəli olmayan və ya aşağı təzyiqli sistemlər üçün idealdır.
Lap Birgə Flanş:Tez-tez sökülməni tələb edən sistemlər üçün mükəmməl bir uyğunlaşma üçün bir kobud ucu olan cütlər.

View as

Dupleks polad yüksək təzyiqli yivli flanş

Duplex polad yüksək təzyiqli yivli flanş fabrikindən yüksək möhkəmlikli bir əlaqə axtarırsınız? Longan Flange, aşındırıcı sənaye mayelərini idarə etmək üçün ikifazalı mikro strukturlar təklif edən ağır yük komponentləri mühəndisləridir. Bu dizayn sahə qaynaq zəifliklərini aradan qaldırır və yüksək təzyiq konfiqurasiyaları altında yüksək məhsuldarlığa zəmanət verir.

Daha çox görün >> Sorğu göndərmək >>

Neft və qaz üçün yüksək təzyiqli yivli flanşlar

Longan Flanş, sıfır sızma əlaqə texnologiyaları üzrə ixtisaslaşmış neft və qaz istehsalçıları üçün qurulmuş Çin yüksək təzyiqli yivli flanşlardır. Kritik yuxarı və orta axın infrastrukturu üçün hazırlanmış bu ağır yük komponentləri ekstremal təzyiqlər altında uçucu karbohidrogen mühitlərini təcrid edir. Onlar yüksək karbonlu boru kəməri materiallarında tez-tez çöl qaynağı nəticəsində yaranan mikro struktur qüsurlarını aradan qaldıraraq sabit fasiləsiz əməliyyatları təmin edir.

Daha çox görün >> Sorğu göndərmək >>

NPT yivli yüksək təzyiq flanşı 316L

Çindən NPT yivli yüksək təzyiq flanşı 316L komponentləri almaq istəyən mühəndislər uçucu kimyəvi mühitlərdə qaynaq təhlükələrini aradan qaldırmaq üçün Longan Flanşını seçirlər. Bu komponent kritik alət xətlərində uzunmüddətli bütövlüyü təmin edərək, çatların yayılması olmadan 299 bara qədər üçqat maneəli möhürlə təmin edir.

Daha çox görün >> Sorğu göndərmək >>

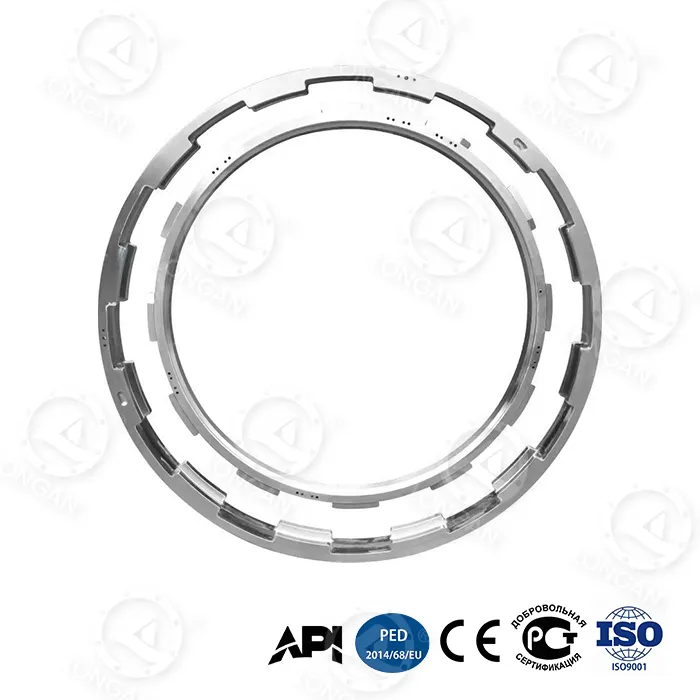

Yüksək təzyiqli 310S paslanmayan polad flanşlar

Yüksək temperaturlu sənaye qurğuları üçün qlobal mühəndislik firmaları 870°C-ə qədər etibarlı sızdırmazlığı təmin etmək üçün Longan Flanşından Yüksək təzyiqli 310S paslanmayan polad flanşlar alırlar. Bizim ixtisaslaşdırılmış döymə prosesimiz davamlı istilik tətbiqlərində termal təhrif və miqyaslanmanın qarşısını alan sıx taxıl quruluşu yaradır.

Daha çox görün >> Sorğu göndərmək >>

Super dupleks F51 saxta flanşlar

Longan Flanş yüksək təzyiq tətbiqləri üçün ilk Super dupleks F51 saxta flanş təchizatçılarından biri kimi seçilir. Biz yüksək aşındırıcı kimyəvi mühitlərə tab gətirmək üçün tikilmiş 4 metrə qədər böyük diametrli komponentlərin istehsalında ixtisaslaşmışıq.

Daha çox görün >> Sorğu göndərmək >>

SS 304L saxta flanşlar

İxtisaslı Çin fabrikindən SS 304L saxta flanşları almaq istəyən qlobal satınalma qrupları boru kəməri şəbəkələrində struktur təhlükəsizliyini artırmaq üçün onları birbaşa Longan Flanşından ala bilər. Bizim optimallaşdırılmış aşağı karbonlu döymə avtomatlaşdırılmış sahə qaynağı zamanı həssaslığın qarşısını tamamilə alır, böyük layihələr üçün montaj vaxtlarını azaldır.

Daha çox görün >> Sorğu göndərmək >>
