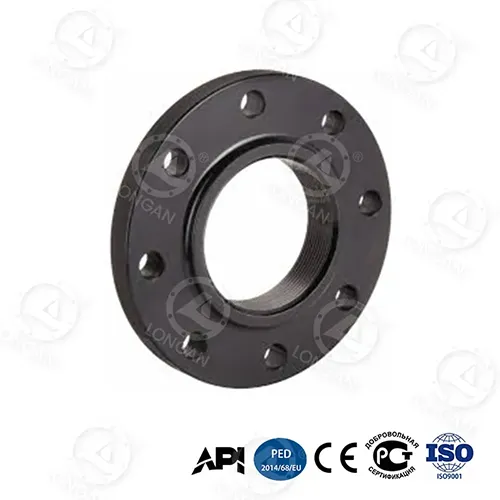

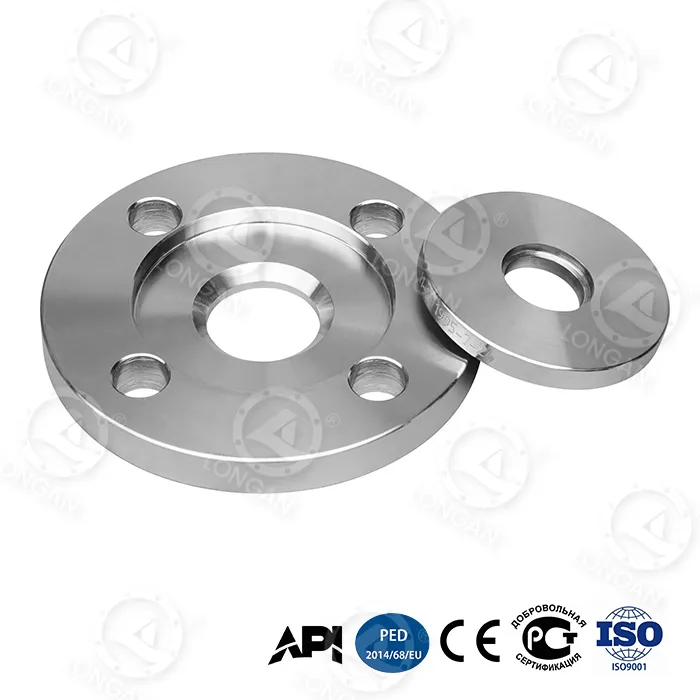

Karbon Polad Plate Tipi Flanş

ASTM A36 əsas məlumat təsviri:

Prosesin dəqiqliyi: lazer kəsmə diyafram tolerantlığı ±0.1mm | düzlük ≤0.05mm/m

Təzyiq səviyyəsi: PN6/PN10/PN16/PN25/PN40 (Sinif 150~300)

Ölçü əhatəsi: DN50~DN2000 (2"~80")

Açar sertifikatı: EN 1092-1 Tip 01 | ASME B16.5 | PED 2014/68/AB

Məhsulun üstünlükləri:

I. Ekstremal iş şəraitinin həlli

Yüksək temperaturdan qorunma (538 ℃)

Oksidləşmə qatılaşma dərəcəsi: <0,1 mm/il** (adi karbon polad 0,3 mm/il)

Təkmilləşdirilə bilən material- ASTM A516 Gr.70: Yüksək temperaturda axma gücü **≥145MPa@400℃

Termal genişlənmə kompensasiya dizaynı:

- Bolt deşiklərinin ovallıq ehtiyatı: 0,3 mm/100 ℃

Aşağı temperatur təsirindən qorunma (-46 ℃ dərin soyuq mühit)

- ASTM A350 LF2: zərbə enerjisi **45J@-46℃** (standart tələb 27J)

- Sərt-kövrək keçid temperaturu: **≤-60℃** (düşmə çəkic testi ilə təsdiqlənir)

2. Material performansı: deformasiya müqaviməti 80% artdı

Taxıl ölçüsünə nəzarət: adi flanşlar 5-ci dərəcəlidir, istehsal etdiyimiz Karbon Polad Plitələr Tipi Flanşlar isə 7-ci dərəcəli incə taxıllara malikdir.

Aşağı temperaturda möhkəmlik: -29℃ Charpy zərbə enerjisi ≥27J, EN 10225 tərəfindən sertifikatlaşdırılmışdır.

3. Eksklüziv antikorroziya

Korroziya növü Bu məhsulun qorunması həlli Sənaye həlli Ömrünün uzadılması

Elektrokimyəvi korroziya Sink-nikel ərintisi örtük (500 saat duz spreyi sıfır ağ pas) Dacromet örtüyü 2,3 dəfə

Atmosfer korroziyası 85μm isti daldırma sinkləmə + sızdırmazlıq örtüyü Adi sinkləmə 60μm 12 il → 20 il

Turşu mühit Epoksi kömür tar örtüyü (pH 2-12 davamlı) Adi epoksi örtük 8 il → 15 il

4. Sızdırmazlıq səthinin optimallaşdırılması

Yüngül dizayn

Stress konsentrasiyası əmsalı: Karbon Polad Plitələr Tipi Flanşların əsas sahəsində SCF≤**1.8** adi flanş ≥2.5 ilə müqayisədə böyük üstünlüklərə malikdir.

Topoloji optimallaşdırma çəkisinin azaldılması: Eyni şərtlərdə çəki ənənəvi dizayndan 22% daha yüngüldür

- Yoxlama standartı: ASME BPVC Bölmə VIII Div.2

- Ra 3.2μm güzgü fırlanması (adi flanş Ra 6.3μm)

- Effekt: Contanın sıxılması 18%, möhürlənmə ehtimalı isə 90% azalır

V. Mühəndislik səmərəliliyi əhəmiyyətli dərəcədə artır və quraşdırma xərcləri 47% azalır

Dəqiq bolt deşiklərinin yerləşdirilməsi sistemi

- Effekt: Flanşla uyğunlaşma müddəti 45 dəqiqədən **12 dəqiqəyə** azaldılır (yerində ölçmə)

- CNC qazma maşınının işlənməsi: deşiklər arası xəta **≤±0,15mm** (ISO 5210 ±0,5mm icazə verir)

Üçüncü tərəf sınağı

1, TÜV hesabatı

2, hidravlik partlama testi: Karbon Polad Plitə Növü Flanş ölçülmüş partlama təzyiqi ≥PN45

3, SGS kimyəvi analizi:

- Kükürd və fosfor tərkibi: S≤0.005% P≤0.015% (ultra təmiz polad nəzarəti)

Bəs siz nəyi gözləyirsiniz? Gəlin və eksklüziv həllinizi əldə edin
