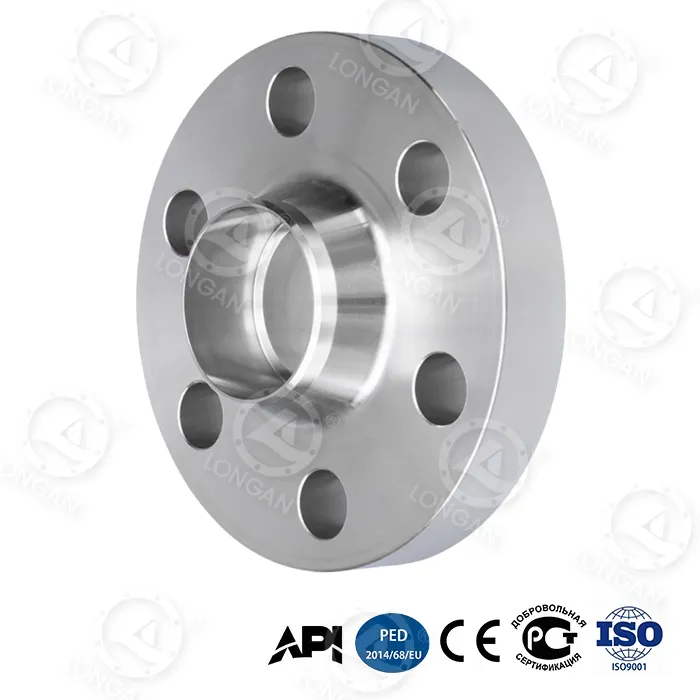

304 Boyun Qaynaq Flanşı

Texniki Spesifikasiyalar

1. Material Sertifikatı (ASTM A182 F304)

Element Standart Dəyər Funksiyasının Test İşi

Ni 8.0~11.0% Austenit Sabitliyi 9.2%

C ≤0,08% - 0,05%

Cr 18.0~20.0% Oksidləşmə Korroziyadan Mühafizə 18.8% (Spektrometr)

2. Təzyiq-Temperatur

Temperatur (°C) Sinif 150 (bar) Sinif 300 (bar)

300 13,2 35,8

200 15,8 42,7

38 19,6 51,1

3. Mexaniki xüsusiyyətlər

Parametr 304 Flanş Dəyəri Standart Əsas

Daxili Diametr Tolerantlığı (NPS 12") ±0,25 mm ASME B16,5 Cədvəl5

Dartma gücü 515 MPa ASTM A182

Məhsuldarlıq Gücü 205 MPa ASTM A182

Bolt çuxurunun mərkəzi dairəsinin sapması ±0,8 mm MSS SP-44

Tətbiq olunan ssenarilər

Tövsiyə olunan ssenarilər Dözümlü media Qadağan olunmuş ssenarilər Alternativ həllər

Aşağı təzyiqli sıxılmış hava Quru hava (şeh nöqtəsi <-40°C) Kükürd tərkibli nəmli hava Nikel örtüklü karbon polad

Qida avadanlığı Süd məhsulları, şirələr (pH>4,5) Xlor tərkibli dezinfeksiyaedici maddələr 316L flanş

Bələdiyyə su təchizatı Şirin su, içməli su Dəniz suyu/yüksək xlorlu su (>50ppm Cl⁻) 316 flanş

HVAC İsti su (<80°C), buxar Xlorid turşusu/sulfat turşusu (pH<4) Hastelloy ərintisi

Niyə 304 Boyun Qaynaq Flanşını seçməlisiniz?

1. Aşağı qiymət

Material vahidinin qiyməti (benchmark) Xidmət müddəti Kompleks xərc (10 il)

316 flanş 2.3x 15 il + 1.2x

304 Boyun Qaynaq Flanşı 1,6x 10 il + 1,0x

Karbon polad flanş 1,0x 2 il (Pas sızması) 2,8x

2. Struktur dizayn üstünlükləri

Sızdırmazlıq səthinin dəqiqliyi: 304 paslanmayan polad boyun qaynaq flanşının RF səthi pürüzlülüyü 125-250μin Ra təşkil edir və contaların möhürlənməsinin etibarlılığını təmin edir.

Konik boyun keçidi: Stress konsentrasiyası faktorunu 40% azaldın və qaynaq yorğunluğunun ömrünü uzatın.

3. Əsas korroziyaya davamlılıq

Duz püskürtmə testi: 500 saat ərzində qırmızı pas yoxdur

Xrom-nikel qoruyucu təbəqə: Cr tərkibi ≥18% su, buxar və zəif turşudan (pH>4.5) korroziyaya qarşı durmaq üçün passivasiya filmi yaradır.

Məhdudiyyət təsviri: Tərkibində xlorid ionları >50ppm (dəniz suyu kimi) olan mühitlər üçün uyğun deyil və 316-nın hazırda təkmilləşdirilməsi lazımdır.

Tez-tez verilən suallar

S1: 316 flanş ilə qiymət fərqi nədir?

Cavab: 304 Boyun Qaynaq Flanşının qiyməti eyni spesifikasiyalar üzrə 30~35% aşağıdır (nikel və molibden tərkibindəki fərqə görə). Əgər mühitdə xlorid ionları/turşuları yoxdursa, 304-ü seçmək daha qənaətlidir.

S2: 304 açıq borular üçün istifadə edilə bilərmi?

Cavab: Aşağı rütubətdə (<60%) RH) Duzsuz mühitdə uzun müddət istifadə etmək olar; sahilyanı/sənaye ərazilərində korroziyaya qarşı örtük tələb olunur, əks halda 2-3 il ərzində çuxur əmələ gələ bilər.
